ISMB vs ISMC vs HEB vs IPE : Familles de Profilés

Chacune de ces désignations est un code compact. IPE signifie I-Profile, European (profilé en I européen) — une poutre en I à ailes parallèles. HEB signifie section H, européenne, série B (la famille à ailes larges de poids moyen, aux côtés de la plus légère HEA et de la plus lourde HEM). Du côté indien, ISMB se lit Indian Standard Medium-weight Beam (poutre moyenne de norme indienne) et ISMC est le Indian Standard Medium-weight Channel (profilé U moyen de norme indienne).

Le nombre final est presque toujours la hauteur nominale de la section en millimètres : IPE 300, HEB 300 et ISMB 300 font tous environ 300 mm de haut. La forme et la norme se trouvent dans les lettres ; la taille se trouve dans le nombre. Ainsi, la première division n'est pas du tout technique — elle est géographique. IPE et HE forment le catalogue européen ; ISMB, ISMC, ISLB, ISWB et ISA forment le catalogue indien défini par la IS 808.

La poutre I laminée elle-même remonte à 1849, quand Alphonse Halbou, des Forges de la Providence à Marchienne-au-Pont, en Belgique, a breveté le laminage de la forme à partir d'une seule pièce de fer forgé. Le véritable bond en avant est venu avec la poutre à ailes larges : l'ingénieur américain Henry Grey a breveté un laminoir (1897) qui utilisait des paires de cylindres horizontaux et verticaux pour former une poutre dont les ailes étaient aussi larges que sa hauteur. Les premières poutres H à ailes larges laminées à chaud selon le modèle de Grey ont été produites à l'usine de Differdange, au Luxembourg, en 1901, et Bethlehem Steel, après que Charles Schwab en a acquis les droits, a lancé en 1908 la première production commerciale réussie d'ailes larges aux États-Unis — la famille de sections qui a rendu possible le gratte-ciel en acier.

L'Europe a ensuite codifié ses sections sous forme d'Euronormes : la Euronorm 19-57 a fixé la série IPE et la Euronorm 53-62, la série HEA/HEB/HEM (avec les normes DIN 1025 parallèles). L'Inde a développé son propre catalogue sous l'égide du Bureau of Indian Standards dans la IS 808, qui répertorie encore aujourd'hui ISMB, ISMC, ISA et les autres avec leur masse par mètre et leurs propriétés de section.

La distinction technique la plus profonde n'est pas le pays, c'est la proportion de la forme. Un IPE ou un ISMB est une véritable poutre I : une âme haute avec des ailes relativement étroites, une géométrie qui concentre la matière loin de l'axe neutre pour maximiser la rigidité en flexion sur l'axe fort pour le poids le plus faible possible. Cela en fait le choix naturel pour les poutres qui franchissent les portées de planchers et de toitures.

Un HEB est un H à ailes larges : la largeur de ses ailes est à peu près égale à sa hauteur, de sorte que la section transversale est presque carrée. Cela équilibre la rigidité selon les deux axes et résiste au flambement, exactement ce dont un poteau a besoin. Le compromis, c'est la masse — cette résistance biaxiale se paie en acier. L'ISMC, le profilé U, est un animal tout à fait différent : une forme en C ouverte utilisée pour les pannes, les contreventements, les chemins de roulement et les éléments composés plutôt que pour la flexion primaire.

Une différence subtile mais concrète sépare les sections européennes des sections indiennes classiques : la forme de l'aile sur sa largeur. Les sections européennes modernes IPE et HE ont des ailes parallèles — les faces intérieure et extérieure sont plates et parallèles. Cette surface plane simplifie considérablement le boulonnage, les assemblages par platines et l'appui.

Les sections indiennes traditionnelles ISMB et ISMC héritent d'une aile inclinée (effilée), avec une pente d'aile intérieure d'environ 1:6 (un angle d'environ 9,5°), un héritage des anciennes pratiques de laminage que partagent aussi les poutres européennes IPN. Les ailes inclinées compliquent le détail des assemblages car les rondelles et les platines reposent sur une face inclinée. La révision indienne IS 808:2021 a bien introduit des sections à ailes parallèles de type IPE/HE (désignées NPB et WPB), mais celles-ci seraient en grande partie importées plutôt que laminées localement à grande échelle, si bien que la plupart des projets indiens spécifient encore les ISMB/ISMC inclinés produits par les laminoirs locaux.

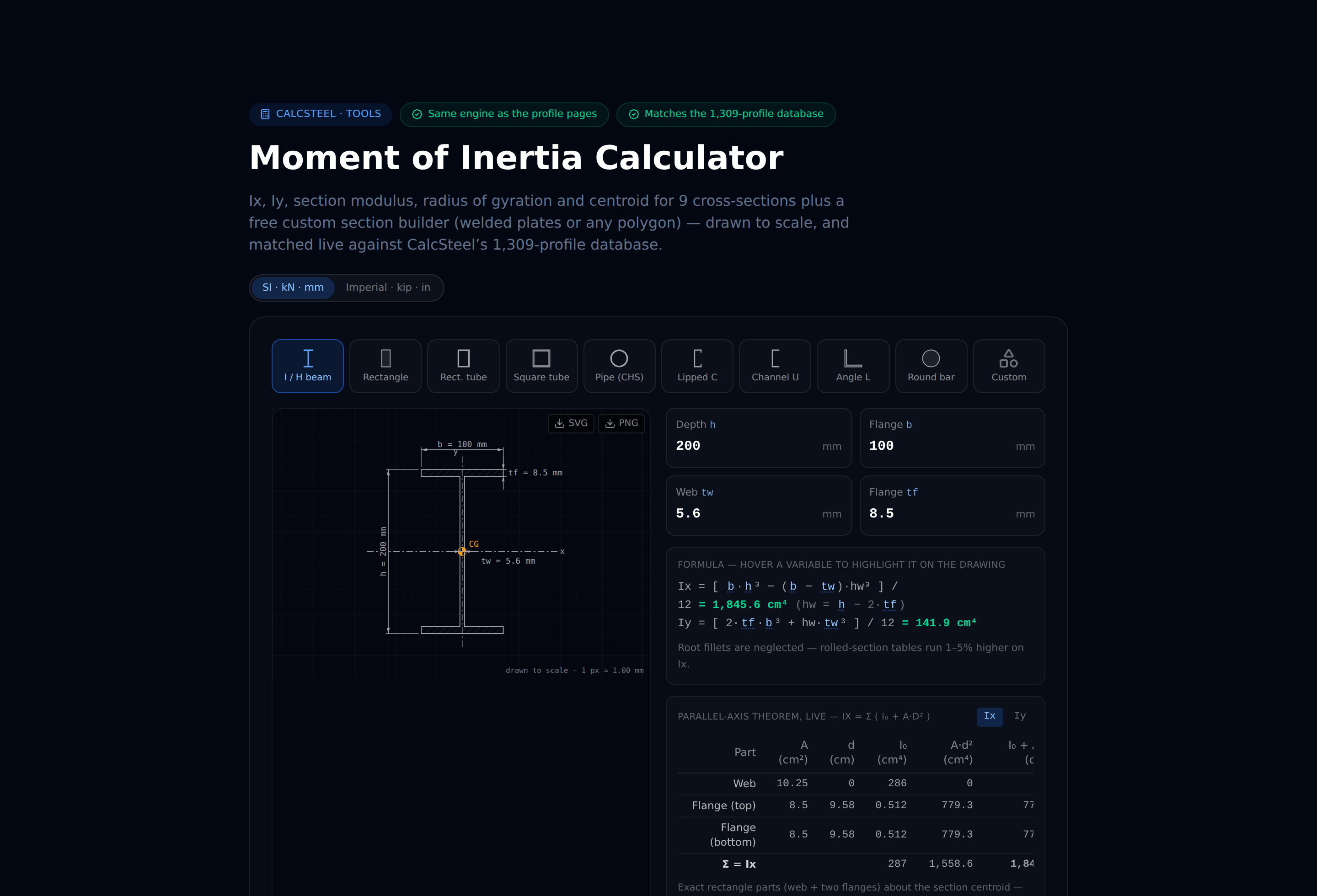

Une table de profilés en acier ressemble à des données mesurées, mais les chiffres sont dérivés, pas pesés sur le sol de l'usine. Chaque norme fixe un petit ensemble de dimensions nominales — hauteur, largeur d'aile, épaisseur d'âme, épaisseur d'aile et rayon de congé de raccordement — et toute autre propriété est calculée à partir de cette géométrie idéalisée : aire de la section transversale, moments d'inertie (I), modules de résistance élastique et plastique (W et Z), et rayons de giration. Les producteurs doivent ensuite laminer selon ces dimensions nominales dans des fenêtres de tolérance — en Europe, l'EN 10034 pour les sections I et H. Vous pouvez reproduire ces mêmes propriétés pour n'importe quelle forme personnalisée avec notre calculateur de moment d'inertie gratuit — sans inscription.

Concrètement, à la même hauteur de 300 mm, un IPE 300 a une aile de 150 mm et un moment d'inertie sur l'axe fort d'environ 8 356 cm⁴, tandis que l'aile pleine de 300 mm d'un HEB 300 le porte à environ 25 170 cm⁴ — environ trois fois plus rigide en flexion, et bien plus rigide aussi sur l'axe faible. La masse par mètre augmente dans les mêmes proportions. En 2017, l'EN 10365 a consolidé en un seul document les normes jusque-là séparées des poutres et des profilés U, abandonnant délibérément les rayons internes fixes car ils varient selon le producteur.

La confusion entre ces quatre profilés se résout donc clairement. IPE et ISMB sont des poutres en I pour la flexion ; HEB est un H à ailes larges pour les poteaux et les charges biaxiales lourdes ; ISMC est un profilé U pour l'ossature secondaire. La division entre le couple IPE/HEB et le couple ISMB/ISMC dépend de la norme qui régit votre projet — EN 10365 en Europe, IS 808 en Inde — et ce choix bascule aussi entre ailes parallèles et ailes inclinées. Cela signifie aussi que des sections qui semblent interchangeables d'une norme à l'autre ne le sont généralement pas : comme le montre ISMB 400 vs W16×50, faire correspondre la hauteur ne fait pas correspondre les propriétés.
