ISMB 400 vs W16×50 : pourquoi ils ne sont pas équivalents

Les ingénieurs cherchent un « équivalent » transfrontalier pour des raisons pratiques : un plan arrive spécifié en profilés indiens, mais l'acier sera fabriqué à partir de stock américain, ou une entreprise internationale veut un seul modèle que des relecteurs de deux pays puissent tous deux lire. Le réflexe est de chercher un échange un-pour-un — appeler l'ISMB 400 la même chose que le W16×50 et passer à autre chose.

La réponse honnête est qu'aucune paire de profilés issus de tables nationales différentes n'est jamais vraiment identique. Ils ont été laminés par des usines différentes, dimensionnés par des comités différents et tabulés selon des tolérances différentes. La question utile est plus étroite : pour un élément donné, le W16×50 est-il un substitut sûr et économique de l'ISMB 400 ? Pour y répondre, il faut les chiffres réels, pas les étiquettes.

Aucune des deux désignations n'est un nom marketing — toutes deux remontent à une norme nationale qui fixe la géométrie. En Inde, la référence est l'IS 808, Dimensions for Hot Rolled Steel Beam, Column, Channel and Angle Sections, maintenue par le Bureau of Indian Standards. Sa lignée commence avec l'IS 808:1957, a évolué dans le cadre d'un « programme d'économie de l'acier » d'après l'indépendance pour rationaliser les profilés produits par les usines indiennes ; elle a été révisée en 1964 puis à nouveau lors de la troisième révision adoptée le 6 avril 1989, qui a consolidé les parties antérieures en une norme unique définissant les familles ISMB, ISLB, ISWB et apparentées d'aujourd'hui.

Aux États-Unis, le catalogue équivalent est l'AISC Shapes Database, le descendant lisible par machine des tables de profilés apparues depuis que l'AISC a publié pour la première fois son Steel Construction Manual en 1927 — elles-mêmes bâties sur des références d'usine comme le Pocket Companion de Carnegie. Les deux catalogues publient les mêmes types de valeurs : dimensions, masse, aire, moments d'inertie et modules de résistance. Les propriétés sont dérivées de la géométrie normalisée de la section transversale (intégrales d'aire sur la forme), puis arrondies à la précision publiée dans la table.

Les étiquettes codent des choses différentes, ce qui explique exactement pourquoi « 400 ≈ 16 pouces » ressemble à une correspondance sans en être une garantie. Dans l'IS 808, le nombre qui suit ISMB est la hauteur nominale réelle en millimètres : l'ISMB 400 est une poutre d'environ 400 mm de hauteur, et sa masse (61,6 kg/m) est indiquée séparément. Il existe essentiellement un seul profilé ISMB par étiquette de hauteur, et les ailes sont inclinées (effilées vers le bout), un héritage des anciennes pratiques de laminage.

Un profilé W de l'AISC compresse deux informations dans son nom. Le premier nombre (16) est une hauteur nominale en pouces — pas la hauteur réelle, qui est ici de 16,3 in (414 mm) — et le second (50) est le poids en livres par pied. Fait crucial, de nombreux poids différents partagent une même hauteur nominale (W16×26, W16×40, W16×50, W16×100…), tous laminés avec des ailes parallèles. Ainsi, une seule étiquette « W16 » désigne toute une famille, tandis que « ISMB 400 » désigne une poutre spécifique. Pour savoir comment ces familles se comparent d'une région à l'autre, voir ISMB vs ISMC vs HEB vs IPE.

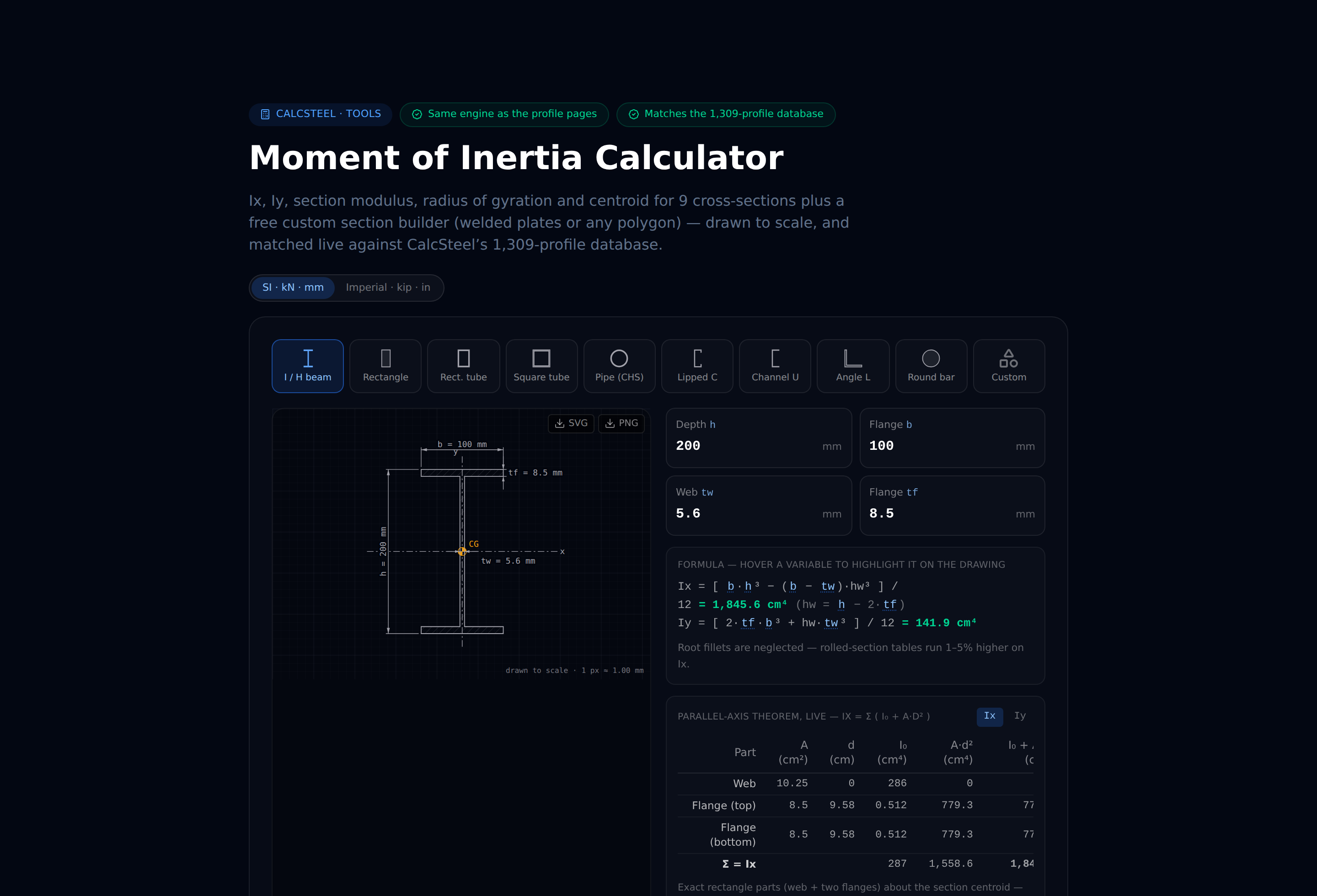

Pour un élément fléchi, les valeurs qui comptent le plus sont le moment d'inertie dans l'axe fort, Ix (rigidité) et le module de résistance (résistance). Converti en unités communes, l'ISMB 400 a un Ix ≈ 20 458 cm⁴ et un module de résistance dans l'axe principal d'environ 1 023 cm³. Le W16×50 a un Ix ≈ 27 430 cm⁴ (659 in⁴) et un module élastique bien plus grand, d'environ 1 327 cm³ (81 in³). Vous pouvez extraire ces propriétés pour n'importe quel profilé candidat dans notre calculateur de moment d'inertie gratuit — sans inscription, directement dans le navigateur.

Cela représente environ 34% de rigidité en plus dans l'axe fort pour le W16×50, obtenue avec environ 21% d'acier en plus par mètre et une aile près de 30% plus large. L'aile plus large et parallèle confère aussi au profilé américain davantage de capacité en déversement et dans l'axe faible. Autrement dit, le W16×50 est la poutre la plus résistante et la plus lourde — elle serait généralement sûre à la place de l'ISMB 400, mais vous paieriez pour de l'acier dont le projet d'origine n'avait peut-être pas besoin.

Si « équivalent » signifie « le profilé le plus proche par rigidité dans l'axe fort », l'Ix de l'ISMB 400, d'environ 20 458 cm⁴, se situe entre le W16×36 et le W16×40 — bien en dessous du W16×50. Les hauteurs se trouvent alignées avec le W16×50, mais pas la rigidité ni la masse. Choisir uniquement par la hauteur surdimensionne l'élément ; choisir par la rigidité donne un substitut plus sobre et plus fidèle.

Et même le profilé « le plus proche » n'est qu'un candidat de départ. Une substitution peut changer l'état limite déterminant : une poutre gouvernée par la flèche s'intéresse à l'Ix, une poutre gouvernée par le déversement s'intéresse à la largeur d'aile et à la longueur non maintenue latéralement, et un assemblage détaillé pour une aile de 140 mm peut ne pas convenir à une aile de 180 mm. Les deux poutres obéissent aussi à des normes de dimensionnement différentes — l'IS 800 en Inde et l'AISC 360 aux États-Unis — dont les coefficients et les formules de flambement diffèrent. Il n'existe aucune table de correspondance universelle qui survive à tout cela en même temps.

• Par hauteur : ISMB 400 ↔ W16×50 (414 mm) — semble le plus proche, mais surdimensionné.
• Par rigidité/masse : ISMB 400 ↔ W16×36–W16×40 — la correspondance honnête.
• Par norme : aucun des deux n'est valide tant qu'il n'a pas été revérifié selon la norme applicable.

L'ISMB 400 et le W16×50 sont voisins, pas égaux. Les hauteurs coïncident presque, mais le W16×50 est nettement plus rigide, plus lourd et à aile plus large ; si vous avez besoin d'un véritable équivalent de l'ISMB 400 par la rigidité, regardez du côté du W16×40. La seule « équivalence » défendable est celle que vous revérifiez avec les efforts réels de l'élément et la norme applicable, car un remplacement peut discrètement changer l'état limite qui gouverne.
