Comment Dimensionner une Poutre en Acier : Guide AISC 360

Updated 8 juil. 202612 min read
#section modulus#AISC 360#LRFD#deflection L/360#W-shape selection
Comment Dimensionner une Poutre en Acier : Guide AISC 360

Apprenez la procédure en six étapes pour sélectionner le profilé W le plus léger pour n'importe quelle poutre. Couvre le module de résistance requis, la vérification des états limites et les limites de flèche selon l'AISC 360-22.

Key takeaways

  • Dimensionner une poutre en acier est un cycle en six étapes : relever les charges, calculer le moment pondéré M_u et l'effort tranchant V_u, estimer le module de résistance requis, choisir un profilé W d'essai, vérifier chaque état limite, puis vérifier la flèche de service.
  • Pour un profilé compact et entièrement contreventé, le module plastique requis est Z_req = M_u / (φ·F_y) ; l'exemple de 9 m nécessite Z_req ≈ 939 cm³, et le W530×66 (Z_x = 1340 cm³) est le profilé de grande hauteur le plus léger qui satisfait cette exigence.
  • Selon l'AISC 360-22, il faut vérifier la flexion (Chapitre F), le cisaillement (Chapitre G) et — pour les charges concentrées — les états limites de l'âme (Chapitre J) ; pour les profilés W standards, le cisaillement ne gouverne presque jamais.
  • La flèche est une vérification de service sur charges non pondérées : la flèche de surcharge est limitée à L/360 pour les planchers (25 mm ici contre 14,6 mm réels), et le moment d'inertie croît plus vite avec la hauteur qu'avec le poids.
  • Le profilé le plus léger est généralement le plus haut qui puisse s'intégrer : le W530×66 économise 27 % de la masse d'un W360×91 à capacité de moment égale — mais la hauteur, le contreventement et le coût de fabrication peuvent l'emporter sur le poids pur.
A university student? With an academic email (.edu, .ac.uk…) CalcSteel is free for you.

Comment choisir la bonne poutre en acier pour une charge donnée ?

Dimensionner une poutre en acier signifie trouver le profilé le plus léger qui satisfait aux exigences de résistance, de stabilité et de service. Le processus suit une séquence claire :

  1. Déterminer les charges sur la poutre
  2. Calculer le moment pondéré maximal M_u et l'effort tranchant V_u
  3. Estimer le module de résistance requis S_req
  4. Choisir un profilé W d'essai dans les tableaux de l'AISC
  5. Vérifier tous les états limites (flexion, cisaillement, déversement, écrasement de l'âme)
  6. Vérifier la flèche sous charges de service

Ce guide parcourt chaque étape avec un exemple résolu : une poutre de plancher simplement appuyée d'une portée de 9 m, soumise à une charge permanente de 8 kN/m et une surcharge de 12 kN/m, avec un contreventement latéral de la semelle comprimée assuré par la dalle en béton.

L'objectif est toujours le profilé le plus léger qui réussit toutes les vérifications. Une poutre plus haute avec une âme plus fine est généralement plus légère qu'un profilé plus bas et plus lourd — commencez donc par le groupe le plus haut et descendez.

Poutres en I en acier en cours de montage sur un chantier, illustrant les poutres de plancher que cette procédure de dimensionnement sélectionne
Le dimensionnement d'une poutre commence par les charges que l'élément doit supporter dans la structure achevée. (Photo d'illustration : banque d'images.)

Comment calculer le module de résistance requis pour une poutre en acier ?

Le module de résistance plastique requis Z_x (ou le module de résistance élastique S_x pour les profilés non compacts) provient du moment de calcul :

Étape 1 — Moment pondéré

Avec la combinaison 2 de l'ASCE 7-22 (1.2D + 1.6L) :

  • w_u = 1.2(8) + 1.6(12) = 9.6 + 19.2 = 28.8 kN/m
  • M_u = w_u × L² / 8 = 28.8 × 9² / 8 = 28.8 × 81 / 8 = 291.6 kN·m

Étape 2 — Module de résistance requis

Pour un profilé compact avec contreventement latéral complet (L_b ≤ L_p), le moment nominal est égal au moment plastique :

φM_n = φ × F_y × Z_x

En isolant Z_x :

Z_req = M_u / (φ × F_y) = 291.6 × 10⁶ / (0.90 × 345) = 291.6 × 10⁶ / 310.5 = 939 × 10³ mm³ = 939 cm³

Ouvrez maintenant le Tableau 3-2 de l'AISC (profilés W triés par Z_x) et trouvez le profilé le plus léger avec Z_x ≥ 939 cm³. Le W460×60 a Z_x = 1120 cm³ — mais vérifions une option plus haute et plus légère : le W530×66 a Z_x = 1340 cm³.

Astuce CalcSteel : L'outil de sélection de profilé effectue cette recherche instantanément — entrez votre moment et vos conditions de contreventement, et il retourne le profilé le plus léger de toute la base de données.

Tableau du flux de sélection des profilés W en six étapes, des charges de l'ASCE 7 et des combinaisons pondérées au module de résistance requis et aux vérifications d'états limites de l'AISC 360
Le flux de sélection en six étapes, en un coup d'œil.

Quels états limites vérifier lors du dimensionnement d'une poutre en acier ?

L'AISC 360-22 exige de vérifier plusieurs états limites. Pour une poutre de plancher typique :

Flexion (AISC Chapitre F)

  • Plastification (F2.1) : φM_n = φ × M_p = 0.90 × F_y × Z_x. Pour le W530×66 (Z_x = 1340 cm³) : φM_n = 0.90 × 345 × 1340 × 10⁻³ = 416 kN·m > 291.6 kN·m ✓
  • Déversement (F2.2) : Ne gouverne que si L_b > L_p. Avec un contreventement continu par la dalle, L_b ≈ 0, donc le déversement ne contrôle pas.
  • Voilement local de la semelle (F3) : Uniquement pour les semelles non compactes. Vérifier b_f/(2t_f) ≤ 0.38√(E/F_y) = 0.38√(200000/345) = 9.15. Le W530×66 a b_f/(2t_f) = 7.6 — compact ✓

Cisaillement (AISC Chapitre G)

  • V_u = w_u × L / 2 = 28.8 × 9 / 2 = 129.6 kN
  • φV_n = φ × 0.6 × F_y × A_w = 1.0 × 0.6 × 345 × (d × t_w)
  • Pour le W530×66 : d = 525 mm, t_w = 8.9 mm → A_w = 4673 mm² → φV_n = 0.6 × 345 × 4673 × 10⁻³ = 967 kN >> 129.6 kN ✓

Le cisaillement ne gouverne presque jamais pour les profilés W standards sous charges réparties — il ne devient critique que pour les poutres courtes fortement chargées ou les poutres avec de grandes ouvertures dans l'âme.

Statistiques des trois états limites qui gouvernent la taille de la poutre : résistance en flexion φMn, résistance au cisaillement φVn et la limite de flèche L/360
Les trois états limites qui gouvernent la plupart des poutres de plancher.

Comment vérifier les limites de flèche d'une poutre en acier ?

La flèche est une vérification d'état limite de service utilisant les charges non pondérées (de service). Les limites courantes selon le Tableau 1604.3 de l'IBC sont :

  • Surcharge seule : L/360 (planchers), L/240 (toitures)
  • Charge totale (D + L) : L/240 (planchers), L/180 (toitures)
  • Poutres supportant des finitions fragiles : L/480

Vérification pour notre poutre

Flèche maximale de surcharge pour une poutre simplement appuyée — vous pouvez reproduire ceci en quelques secondes avec la calculatrice de poutres gratuite et sans inscription :

δ_L = 5 × w_L × L⁴ / (384 × E × I_x)

Pour le W530×66 : I_x = 351 × 10⁶ mm⁴

δ_L = 5 × 12 × 9000⁴ / (384 × 200000 × 351 × 10⁶) = 5 × 12 × 6.561 × 10¹⁵ / (384 × 200000 × 351 × 10⁶) = 3.937 × 10¹⁷ / (2.695 × 10¹⁶) = 14.6 mm

Limite : L/360 = 9000/360 = 25 mm

14.6 mm < 25 mm ✓ — la flèche est vérifiée.

Si la flèche avait gouverné, il aurait fallu un profilé plus rigide (plus haut). Le moment d'inertie I_x croît beaucoup plus vite avec la hauteur qu'avec le poids, donc passer d'un W460 à un W530 ajoute peu de poids mais beaucoup plus de rigidité.

Quand la flèche contrôle le dimensionnement

La flèche gouverne généralement sur la résistance pour :

  • Les poutres de grande portée (L > 12 m)
  • Les poutres supportant des équipements sensibles ou des cloisons en verre
  • Les porte-à-faux (δ croît comme L⁴ pour les charges réparties)
  • Les poutres mixtes où la phase acier seul compte pendant la construction

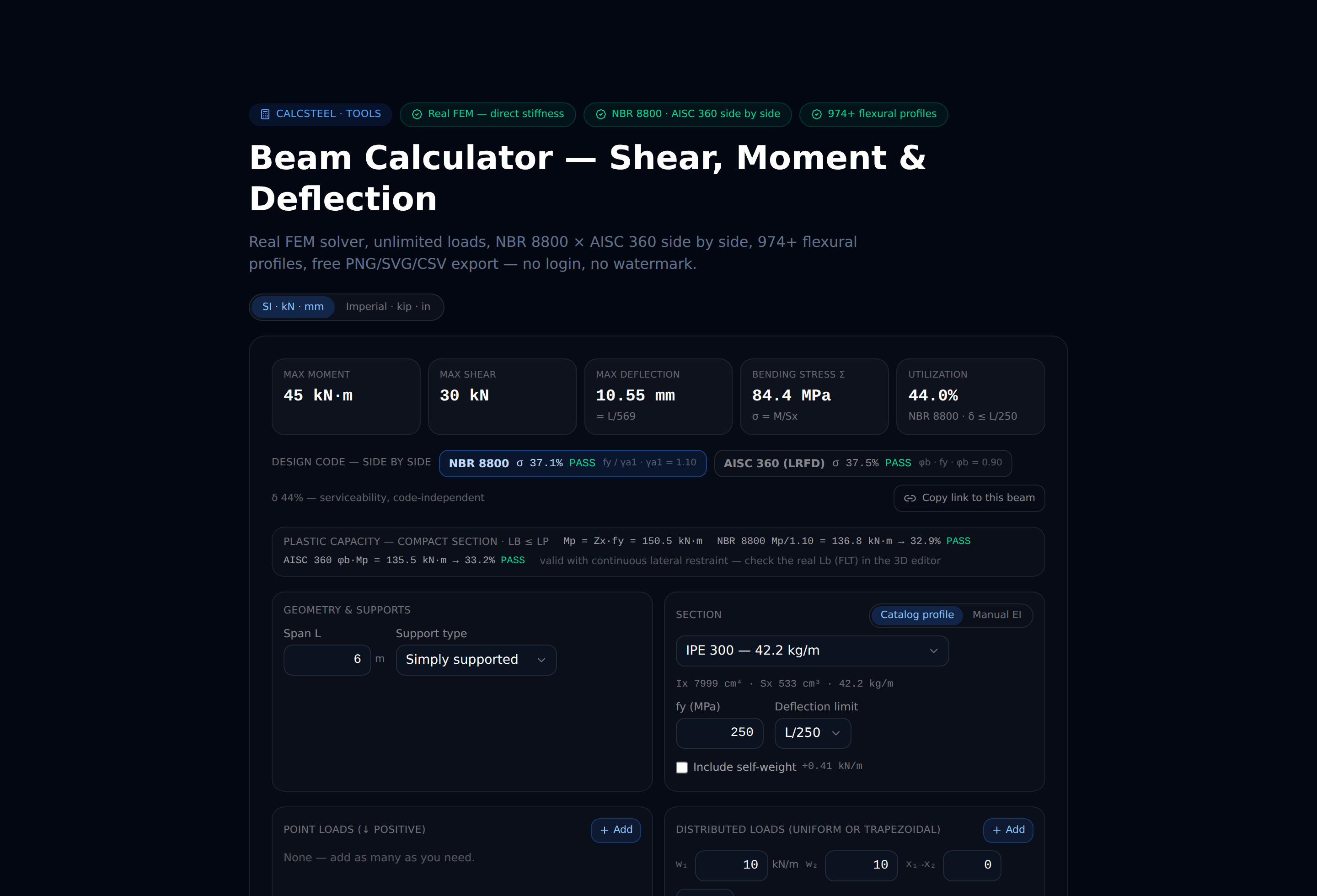

CalcSteel Calculatrice de Poutre
La Calculatrice de Poutre gratuite de CalcSteel — exactement le calcul présenté dans cet article, en direct dans votre navigateur, sans inscription.

Comment la longueur non contreventée affecte-t-elle la sélection d'une poutre en acier ?

Si la semelle comprimée n'est pas contreventée en continu, le déversement (flambement latéral avec torsion) réduit la capacité de moment disponible. L'approche de l'AISC définit trois zones :

Zone 1 : L_b ≤ L_p (plastique)

Le moment plastique complet M_p est disponible. L_p = 1.76 × r_y × √(E/F_y). Pour le W530×66, L_p ≈ 2.3 m.

Zone 2 : L_p < L_b ≤ L_r (inélastique)

La capacité chute linéairement de M_p à 0.7 × F_y × S_x. La poutre peut encore fonctionner, mais il faut un profilé plus lourd pour compenser.

Zone 3 : L_b > L_r (élastique)

La capacité chute rapidement avec le carré de L_b. À ce stade, la poutre flambe élastiquement avant de plastifier. Il faut soit ajouter un contreventement intermédiaire, soit passer à un profilé avec un r_y beaucoup plus grand (semelles plus larges).

Stratégies pratiques pour gérer le déversement

  1. Ajouter un contreventement intermédiaire — Un seul point de retenue à mi-portée réduit L_b de moitié et double environ le moment disponible. Le contreventement peut être des poutres secondaires, des pannes ou des fixations à la dalle.
  2. Utiliser des profilés à semelles plus larges — Les profilés W à semelles plus larges (par ex., W360 au lieu de W530) ont un r_y plus grand et un L_p plus long, mais sont plus lourds par unité de capacité de moment.
  3. Utiliser le facteur C_b — Des distributions de moment non uniformes donnent C_b > 1.0, ce qui augmente la capacité au déversement. Une poutre avec un gradient de moment (chargée à une extrémité) en bénéficie significativement.

Pour notre exemple avec contreventement continu par la dalle, le déversement n'est pas une préoccupation — mais pour les poutres de toiture non contreventées ou les poutres de pont roulant, c'est souvent l'état limite gouvernant.

Comparaison entre profilés W compacts et non compacts : les compacts atteignent le moment plastique complet Mp, les non compacts sont plafonnés à My et nécessitent les vérifications AISC F3/F5
Les profilés compacts atteignent Mp ; les non compacts sont plafonnés en dessous.

Comment comparer des profilés de poutre en acier pour l'économie de poids ?

Le Tableau 3-2 du Manuel AISC liste les profilés W triés par Z_x — le profilé le plus léger apparaît en premier pour chaque plage de Z_x. Mais le « plus léger » du tableau n'est pas toujours le meilleur choix :

Compromis entre hauteur et poids

Les poutres plus hautes sont plus légères pour la même capacité de moment parce que la forme de la poutre l'emporte sur le poids — les semelles sont plus éloignées de l'axe neutre. Mais la hauteur a des limites :

  • Les contraintes de hauteur d'étage peuvent plafonner la hauteur de la poutre
  • Les gaines techniques et le dégagement sous plafond restreignent l'espace disponible
  • Les poutres très hautes et légères ont des âmes fines susceptibles à l'écrasement de l'âme sous charges concentrées

Coût vs. poids

Le poids n'est pas le coût. La fabrication compte :

  • Les hauteurs standards (W360, W410, W460, W530, W610) sont plus disponibles et moins chères au kg
  • Les profilés inhabituels peuvent nécessiter des commandes spéciales avec de longs délais
  • Moins de tailles de profilés distinctes sur un projet simplifie l'approvisionnement
  • Parfois, utiliser un profilé légèrement plus lourd qui se répète sur tout le plancher coûte moins cher que d'optimiser chaque poutre individuellement

Exemple de comparaison pour M_u = 400 kN·m

ProfiléPoids (kg/m)φM_n (kN·m)I_x (10⁶ mm⁴)
W530×6666416351
W460×7474415333
W410×8585430316
W360×9191410266

Le W530×66 économise 25 kg/m par rapport au W360×91 — une réduction de poids de 27 %. Pour une poutre de 9 m, cela représente 225 kg d'acier économisés par poutre. À $2/kg fabriqué et monté, cela fait $450 par poutre.

Diagramme en barres de cinq profilés W avec φMn ≥ 400 kN·m, montrant la masse passer de 107 kg/m (W310×107) à 66 kg/m pour le W530×66 plus haut
Un W530×66 plus haut porte le même moment avec la masse la plus faible.

Quelles sont les erreurs courantes dans le dimensionnement des poutres en acier ?

Après avoir passé en revue des centaines de calculs d'étudiants et de professionnels, ces erreurs reviennent sans cesse :

1. Oublier le poids propre

Le poids propre de la poutre est une charge permanente. Un W530×66 ajoute 0.65 kN/m à la charge permanente. Pour les poutres peu chargées, cela peut représenter 5-10 % de la charge totale. Ajoutez-le à la charge permanente et revérifiez — si le profilé change, itérez.

2. Utiliser S_x au lieu de Z_x (ou l'inverse)

Pour le LRFD avec des profilés compacts, utilisez le module de résistance plastique Z_x. Pour l'ASD ou les profilés non compacts, utilisez le module de résistance élastique S_x. Les confondre sous-dimensionne ou surdimensionne la poutre du facteur de forme (Z/S ≈ 1.12 pour les profilés W).

3. Ignorer la longueur non contreventée

Supposer un contreventement continu alors que la dalle n'est pas connectée, ou lorsque la poutre est chargée sur la semelle tendue (les charges suspendues ne contreventent pas la semelle comprimée). Vérifiez toujours ce qui fournit réellement la retenue latérale.

4. Ne vérifier qu'une seule combinaison de charges

La combinaison 2 (1.2D + 1.6L) donne le moment gravitationnel maximal, mais la combinaison 6 (0.9D + 1.0W) peut créer un soulèvement ou un moment négatif. Vérifiez toutes les combinaisons applicables.

5. Omettre les états limites de l'âme

Pour les poutres avec des charges concentrées (poteaux prenant appui sur la poutre), vérifiez la plastification de l'âme, l'écrasement de l'âme et le flambement latéral de l'âme selon l'AISC Chapitre J. Ces vérifications peuvent nécessiter des raidisseurs.

6. Utiliser la surcharge pour la flèche du cas de charge totale

La limite L/360 s'applique uniquement à la flèche de surcharge. La limite L/240 s'applique à la flèche totale (D+L). Utiliser la mauvaise charge avec la mauvaise limite donne une validation erronée.

Ossature en acier structurel d'un plancher à plusieurs étages, où chaque poutre doit être dimensionnée et vérifiée individuellement
Sur un plancher réel, chaque poutre répète ces vérifications — là où les petites erreurs se multiplient. (Photo d'illustration : banque d'images.)

Comment CalcSteel automatise-t-il le dimensionnement des poutres en acier ?

Le processus manuel ci-dessus fonctionne pour une seule poutre. Une structure réelle compte des dizaines ou des centaines de poutres, chacune avec des portées, des charges et des conditions de contreventement différentes. CalcSteel automatise l'ensemble du flux de travail :

Cheminement automatique des charges

Les charges appliquées sur les dalles et toitures sont automatiquement distribuées aux poutres porteuses selon l'aire tributaire. Aucun relevé manuel n'est nécessaire.

Toutes les combinaisons de charges

Le moteur génère toutes les combinaisons de charges de l'ASCE 7 (ou de la NBR 8800, de l'Eurocode 3) et évalue chaque poutre sous chaque combinaison. La combinaison gouvernante est identifiée automatiquement.

Optimisation de profilé

Pour chaque poutre, l'optimiseur parcourt la base de données de profilés et sélectionne le profilé le plus léger qui satisfait tous les états limites — flexion, cisaillement, déversement, flèche et états limites de l'âme — en une seule passe.

Vérification interactive

Chaque vérification est affichée dans le panneau de résultats avec les ratios sollicitation/capacité. Vous pouvez cliquer sur n'importe quelle poutre pour voir son diagramme de l'effort tranchant, son diagramme du moment fléchissant, et son taux d'utilisation. Si vous remplacez la sélection automatique par un profilé manuel, les vérifications se mettent à jour instantanément.

Itération de conception

Changer la taille d'une poutre met à jour le poids propre, ce qui change la distribution des charges, ce qui peut changer la combinaison gouvernante. CalcSteel relance l'analyse automatiquement jusqu'à ce que le dimensionnement converge — quelque chose qui exigerait plusieurs itérations à la main.

Le résultat : un dimensionnement de poutre qui prend des heures à la main se termine en quelques secondes, avec une conformité normative complète documentée dans le rapport de sortie.

Panneau de résultats d'analyse de CalcSteel avec combinaisons de charges automatiques et taux d'utilisation par élément pour chaque poutre du modèle
CalcSteel évalue chaque poutre sous chaque combinaison de charges et signale le cas gouvernant.
