Acier Laminé à Chaud vs Formé à Froid

La différence commence à l'usine, pas dans les mathématiques. Les profilés laminés à chaud sont mis en forme par pression pendant que l'acier rougeoie à environ 1 100-1 300 degrés C, produisant les poutrelles I épaisses, profilés U et cornières familiers, avec des congés généreux et des parois relativement robustes. Les profilés formés à froid sont pliés à partir de bande d'acier mince à température ambiante, sur une ligne de profilage ou à la presse plieuse, donnant des profilés légers en C, Z, chapeau et U à lèvres, souvent de moins de 3 mm d'épaisseur.

Cette seule décision se répercute sur tout ce qui suit. Le travail à froid relève la limite d'élasticité près des plis mais laisse des contraintes résiduelles ; les parois sont assez minces pour onduler et flamber localement bien avant que la section transversale dans son ensemble n'atteigne sa limite d'élasticité. Les profilés laminés à chaud, avec leurs plaques plus robustes, rompent généralement par plastification ou par flambement de la barre entière. Deux physiques de rupture, deux jeux de règles de norme.

Le calcul des laminés à chaud est arrivé en premier. L'American Institute of Steel Construction a publié sa Standard Specification for Structural Steel Buildings en 1923 - un modeste document de 13 pages - en partie pour mettre fin à ce que les ingénieurs appelaient le 'dilemme de la formule de colonne' : l'AISC déplorait, dit-on, quelque 28 formules de colonne concurrentes alors en usage. C'était un document en contraintes admissibles, et il a établi le modèle que la plupart des normes nationales suivraient pendant des décennies.

L'acier formé à froid n'a eu aucune place dans les codes de construction américains avant bien plus tard, précisément parce que son comportement à parois minces était mal compris. Cela a changé lorsque l'American Iron and Steel Institute a financé des recherches à l'Université Cornell, sous la direction du professeur George Winter, à partir de 1939. Le résultat fut la première Specification for the Design of Light Gage Steel Structural Members, en 1946. Winter est largement surnommé 'le grand-père du calcul de l'acier formé à froid', et ce document de 1946 est l'ancêtre de l'actuelle AISI S100.

La raison technique de cette divergence des normes est le flambement local. Une plaque mince comprimée ne s'effondre pas simplement dès son premier flambement ; le centre flambé transfère la charge vers les bords plus rigides, qui continuent de reprendre l'effort. Theodore von Karman a formalisé cela en 1932 avec l'idée de largeur efficace : remplacer la largeur totale de la plaque par une bande plus étroite qui reprend la charge réelle. George Winter l'a calibrée par des essais en 1947, en ajoutant une correction empirique d'imperfection, et la 'courbe de Winter' est devenue la formule internationalement admise pour la résistance au flambement local des plaques.

Les normes des laminés à chaud en ont rarement besoin. Elles classent les sections transversales (compactes, non compactes, élancées) et seul le rare élément élancé déclenche une réduction. Les normes des formés à froid, en revanche, réduisent presque chaque élément à sa largeur efficace, en itérant parce que la section efficace dépend de la contrainte qu'elle reprend. C'est la principale raison pour laquelle les calculs manuels des formés à froid sont tellement plus laborieux.

Au cours des deux dernières décennies, les deux familles ont convergé vers le calcul aux états limites et vers des documents unifiés. L'AISC a fusionné ses spécifications distinctes en contraintes admissibles et en facteurs de charge et de résistance en une seule AISC 360-05, approuvée le 13 avril 2005 et donnant un statut égal à l'ASD et au LRFD. Le côté formés à froid a unifié la pratique nord-américaine dans l'AISI S100, aujourd'hui partagée entre les États-Unis, le Canada et le Mexique.

L'Europe a réparti la tâche par document : EN 1993-1-1 (Eurocode 3, approuvé par le CEN le 16 avril 2004) couvre le calcul général de l'acier pour des épaisseurs d'environ 3 mm et plus, tandis que EN 1993-1-3 ajoute les règles complémentaires pour les profilés formés à froid et les bardages. Le Brésil reflète la même division avec la NBR 8800:2008 pour les structures laminées à chaud et mixtes et la NBR 14762:2010 pour les profilés formés à froid. L'IS 800:2007 indienne a fait passer la norme générale de l'acier du pays à la méthode des états limites. Choisir quelle famille régit un projet donné est une décision à part entière - notre guide NBR 8800 vs AISC 360 vs Eurocode 3 détaille cela, et la conformité à l'IS 800 couvre la voie indienne.

Les calculs de largeur efficace sont fastidieux et deviennent inopérants sur des formes raidies complexes. La réponse, développée en grande partie par Benjamin Schafer et adoptée comme Annexe 1 de la North American Specification en 2004, est la méthode de la résistance directe (DSM). Au lieu de découper chaque plaque en largeurs efficaces, la DSM demande à un ordinateur les charges de flambement élastique de la section transversale selon trois modes - local, distorsionnel et global - typiquement via une analyse par bandes finies, puis les introduit dans des courbes de résistance calibrées.

C'est une méthode conçue pour l'ère informatique. Elle ne nécessite ni itération ni suivi de la section efficace, ce qui explique précisément pourquoi elle convient aux outils automatisés. Le compromis est honnête : la DSM s'appuie sur une analyse de flambement que l'ingénieur ne peut en grande partie pas faire à la main, de sorte que sa précision ne vaut que ce que vaut le modèle de section sous-jacent. Pour les profilés laminés à chaud, il n'existe pas de révolution équivalente, car le flambement local y gouverne rarement, de toute façon.

La différence n'est donc pas cosmétique. Le calcul des laminés à chaud combat la plastification et le flambement de la barre par la classification des sections ; le calcul des formés à froid combat le flambement local et distorsionnel par la largeur efficace ou la méthode de la résistance directe. Même statique, physiques de rupture différentes, chemins de norme différents.

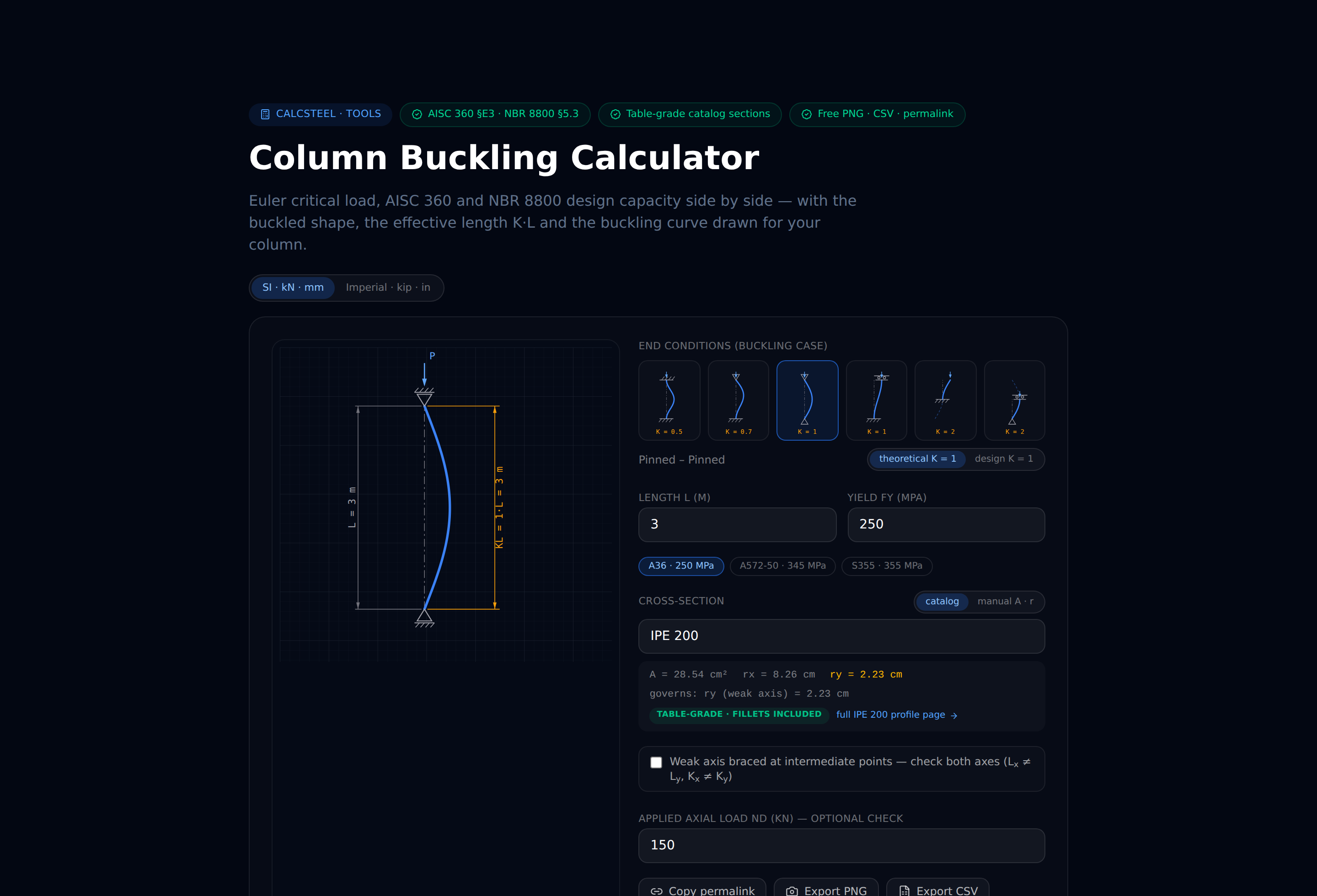

Un bon logiciel ne cache rien de tout cela - il se contente d'orienter correctement chaque barre. CalcSteel est un outil natif du navigateur, avec un front-end React/TypeScript et un backend en éléments finis en Python : il exécute une seule analyse de portique, puis vérifie les barres selon la norme pertinente, y compris NBR 8800, AISC 360, Eurocode 3 et IS 800, en s'appuyant sur une bibliothèque de plus de 1 140 profilés d'acier. Il existe un plan gratuit, avec des paliers Pro payants (indiqués à partir de US$9/mois). Si vous voulez voir les deux mondes vérifiés côte à côte sur un modèle réel, ouvrez l'éditeur et construisez-en un. Pour une vérification rapide et sans inscription de la capacité de flambement global d'une seule colonne, notre calculateur de flambement de colonne gratuit exécute les calculs d'Euler/AISC directement dans votre navigateur. La mise en garde honnête : vérifiez toujours quelle clause de la norme régit votre barre spécifique avant de faire confiance à un nombre automatisé.
