Profilés creux vs poutres en I : quand chacun l'emporte

Chaque poutre en acier est un pari sur la façon dont la charge va tenter de la déformer. Une poutre en I (à larges ailes) concentre la matière dans deux semelles éloignées de l'axe neutre — brillante pour la flexion autour de son axe fort, là où ce bras de levier travaille le plus. Un profilé creux enroule le même acier en une boucle fermée : un carré (SHS), un rectangle (RHS) ou un cercle (CHS).

La conséquence est géométrique, pas métallurgique. Une section ouverte est efficace dans un seul plan et exposée partout ailleurs — elle est sujette au déversement et faible en torsion. Une section fermée répartit la rigidité sur tout son périmètre, ce qui lui permet de résister bien mieux à la torsion et au flambement sur l'axe faible. La règle de base classique : les profilés creux l'emportent partout où les charges torsadent, où les poteaux peuvent flamber dans n'importe quelle direction, ou où l'élément est simplement laissé apparent.

Le chiffre décisif est la constante de torsion de Saint-Venant, J — le terme géométrique de la rigidité à la torsion GJ, analogue à EI en flexion. Pour un tube fermé à parois minces, J suit la formule de Bredt et évolue avec le carré de l'aire englobée : le flux de cisaillement circule en continu autour de la boucle, si bien que toute la section transversale résiste à la torsion.

Une section en I ouverte n'a pas de boucle fermée. Ses parois se gauchissent à la place, et son J de Saint-Venant est minuscule — les références d'ingénierie notent que la constante de torsion d'un RHS est environ un ordre de grandeur plus élevée que celle d'une section en I comparable. C'est pourquoi un tube supporte un porte-à-faux de panneau de signalisation ou une charge excentrée de pont roulant avec presque aucune torsion, alors qu'une poutre en I dans le même rôle a besoin de contreventements ou de raidisseurs. Le revers de la médaille : pour une flexion pure sur l'axe fort, les semelles profondes de la poutre en I constituent généralement la forme la plus efficace en matière.

Lorsque vous sélectionnez un HSS6x6x1/4 ou un RHS 150x100x6 dans un outil quelconque, vous lisez une table normalisée — et ces tables encodent de véritables règles de fabrication. En Amérique du Nord, les profilés creux relèvent de l'ASTM A500 (formé à froid) et de la plus récente ASTM A1085, l'AISC Shapes Database publiant les propriétés listées.

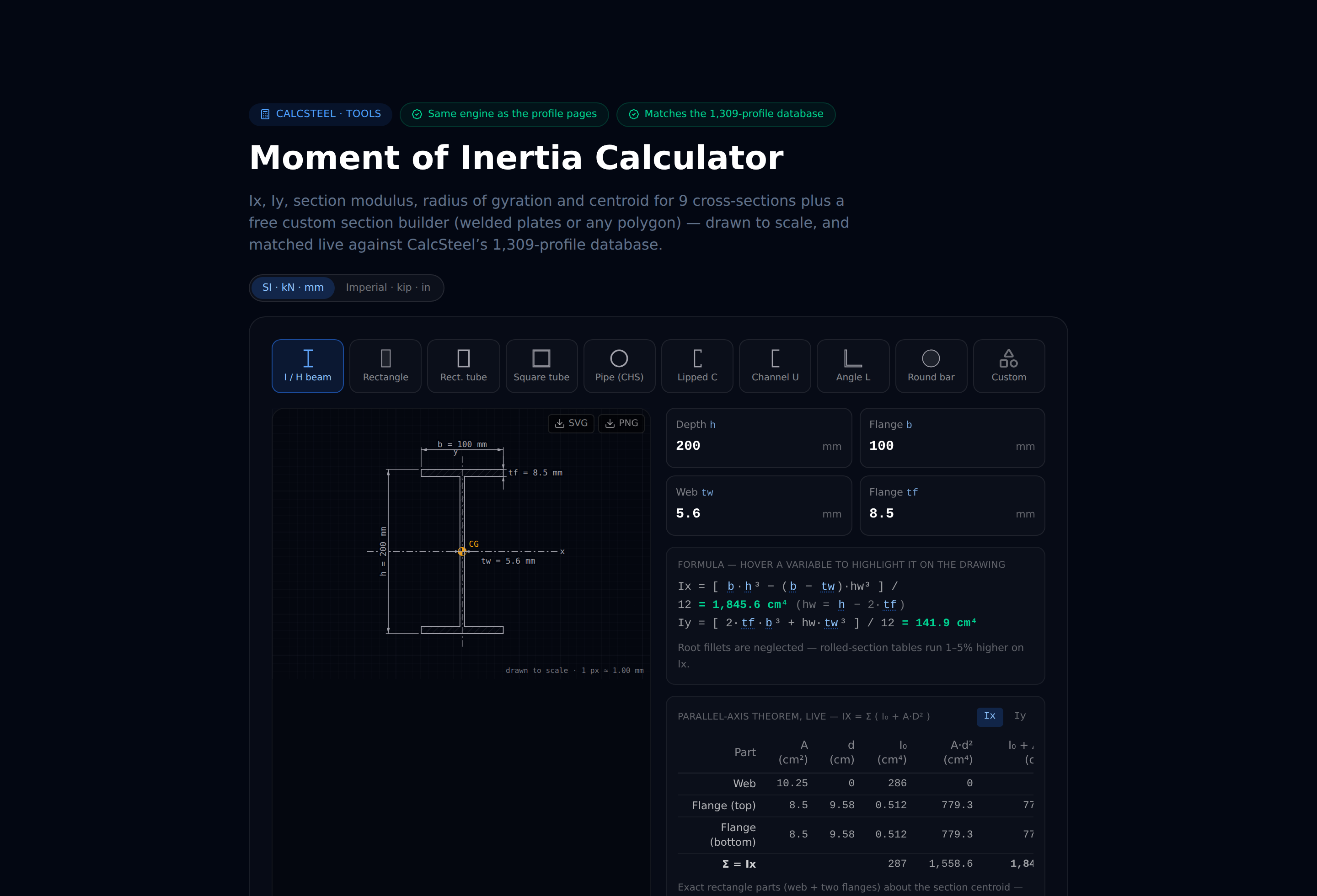

Une subtilité cruciale réside dans cette table : l'AISC calcule les propriétés de section à partir d'une épaisseur de paroi de calcul égale à 0,93x la nominale pour les tubes ASTM A500, car l'A500 autorise une tolérance de moins 10 % sur l'épaisseur de paroi. Selon la section B4.2 de l'AISC 360-16, les calculs impliquant l'épaisseur de paroi des HSS utilisent 0,93 fois la nominale. Ainsi, un HSS6x6x1/4 — nominalement 0,250 po — est calculé sur une paroi d'environ 0,233 po. Ignorez ce facteur et votre capacité devient optimiste de plusieurs pour cent. L'ASTM A1085 a resserré la tolérance de paroi à moins 5 %, ce qui permet aux concepteurs d'utiliser la paroi nominale complète. Vous pouvez extraire les mêmes valeurs d'I, S et r pour n'importe quel tube ou poutre dans notre calculateur de moment d'inertie gratuit — sans inscription.

L'Europe organise la même famille selon la façon dont le tube a été fabriqué. L'EN 10210 couvre les profilés creux structurels finis à chaud, tandis que l'EN 10219 couvre les sections soudées formées à froid mises en forme à température ambiante. Elles ne sont pas interchangeables sur le papier.

• Rayons de coin : les sections finies à chaud de l'EN 10210 ont des coins plus grands et plus généreux ; les coins formés à froid de l'EN 10219 sont plus serrés — ce qui modifie l'aire de la section transversale et les propriétés imprimées dans la table.
• Contrainte résiduelle et ductilité : le finissage à chaud soulage la contrainte interne et est privilégié pour la fatigue et les environnements sévères ; le formage à froid écrouit les coins, ce qui élève la limite d'élasticité locale.
• Tolérances : l'EN 10219 formé à froid maintient généralement des tolérances de dimension extérieure plus serrées, ce qui explique qu'il domine la fabrication orientée coût.

Ce qu'il faut retenir pour un concepteur : les sigles CHS/SHS/RHS décrivent la forme, mais le numéro EN qui les accompagne décrit l'acier — et la table de propriétés est construite à partir de cette distinction, pas seulement des dimensions extérieures.

Les tubes sont anciens ; les tubes structurels rectangulaires ne le sont pas. Les profilés creux circulaires sont issus de la fabrication de tubes du XIXe siècle, mais le profilé creux rectangulaire n'a été développé qu'en 1952, par Stewarts & Lloyds au Royaume-Uni — le fabricant de tubes basé à Glasgow, lui-même issu d'une fusion de 1903 entre A. & J. Stewart & Menzies et Lloyd & Lloyd. Le RHS est, en termes structurels, un profilé d'après-guerre ; il n'est devenu largement disponible qu'au début des années 1970.

Cette jeunesse explique pourquoi tout un corpus de recherche existe pour l'étayer. Le CIDECT — l'association internationale des fabricants de profilés creux structurels — a été fondé en 1962 et a depuis financé plus de 200 projets de recherche ainsi qu'une célèbre série de Design Guides (assemblages CHS, assemblages RHS, feu, poteaux remplis de béton, fatigue). Ces guides sont le code source derrière les règles d'assemblage des profilés creux qui ont ensuite irrigué l'Eurocode 3, l'AISC 360 et d'autres normes nationales.

Utilisez un profilé creux quand l'élément est en torsion, quand un poteau doit résister au flambement dans les deux directions, quand l'acier est laissé apparent architecturalement, ou quand vous voulez des lignes nettes et une traînée aérodynamique plus faible. Restez sur une poutre en I pour la flexion lourde sur l'axe fort, les poutres de plancher à grande portée, et partout où vous comptez sur des assemblages boulonnés bon marché — car assembler des tubes depuis un seul côté, sans accès interne, est la véritable pénalité de coût du choix du creux.

Quel que soit votre choix, la décision ne vaut que ce que vaut la table derrière elle : la bonne épaisseur de paroi de calcul, la bonne famille EN ou ASTM, les bonnes constantes de torsion et de gauchissement. CalcSteel est une application structurelle native du navigateur (front-end React/TypeScript, back-end en éléments finis en Python) avec plus de 1 140 profilés d'acier — RHS, SHS, CHS et sections en I confondus — et des vérifications réglementaires pour NBR 8800, AISC 360, Eurocode 3 et IS 800. Gratuit pour commencer, avec le forfait Pro à 24 US$/mois facturé annuellement. L'argument honnête : il ne fera pas le choix de la géométrie à votre place, mais il exécutera les vérifications de flambement, de torsion et d'assemblage sur les chiffres normalisés, pour que vous puissiez comparer un tube à une poutre en quelques minutes. Essayez-le dans l'éditeur.
