Conception d'un Entrepôt en Acier : Tutoriel Portique

Voici la réponse directe, clic par clic, à comment concevoir un entrepôt en acier simple. Nous allons suivre un bâtiment concret de bout en bout : une portée libre de 30 m, une hauteur d'égout de 6 m, une pente de toiture de 10 degrés, avec des portiques espacés de 8 m - un hangar à travée unique typique.

• 1. Modélisez la géométrie. Ouvrez l'éditeur et dessinez les deux poteaux et les deux arbalétriers du portique. Réglez la portée à 30 m, l'égout à 6 m, le faîtage à partir de la pente de 10 degrés. Ajoutez une jarret d'égout là où le moment fléchissant est maximal - SteelConstruction.info note que la longueur du jarret est généralement d'environ 10 % de la portée, soit environ 3 m ici.
• 2. Appliquez les charges. Ajoutez la charge permanente de toiture (bardage et équipements, souvent 0,1-0,25 kN/m2), la charge d'exploitation/de toiture, la neige le cas échéant, ainsi que les pressions et le soulèvement de vent sur la toiture et les murs.
• 3. Montez les combinaisons. Laissez le moteur pondérer et combiner les cas de charge selon votre code, puis prenez l'enveloppe - le pire effort dans chaque élément sur l'ensemble des combinaisons.
• 4. Choisissez et vérifiez une section. Choisissez une section d'essai UB/W/IPE dans la bibliothèque de plus de 1 140 profilés, lancez la vérification et lisez le taux d'utilisation. S'il est supérieur à 1.0, la section échoue ; s'il est bien en dessous, vous êtes surdimensionné et pouvez alléger.

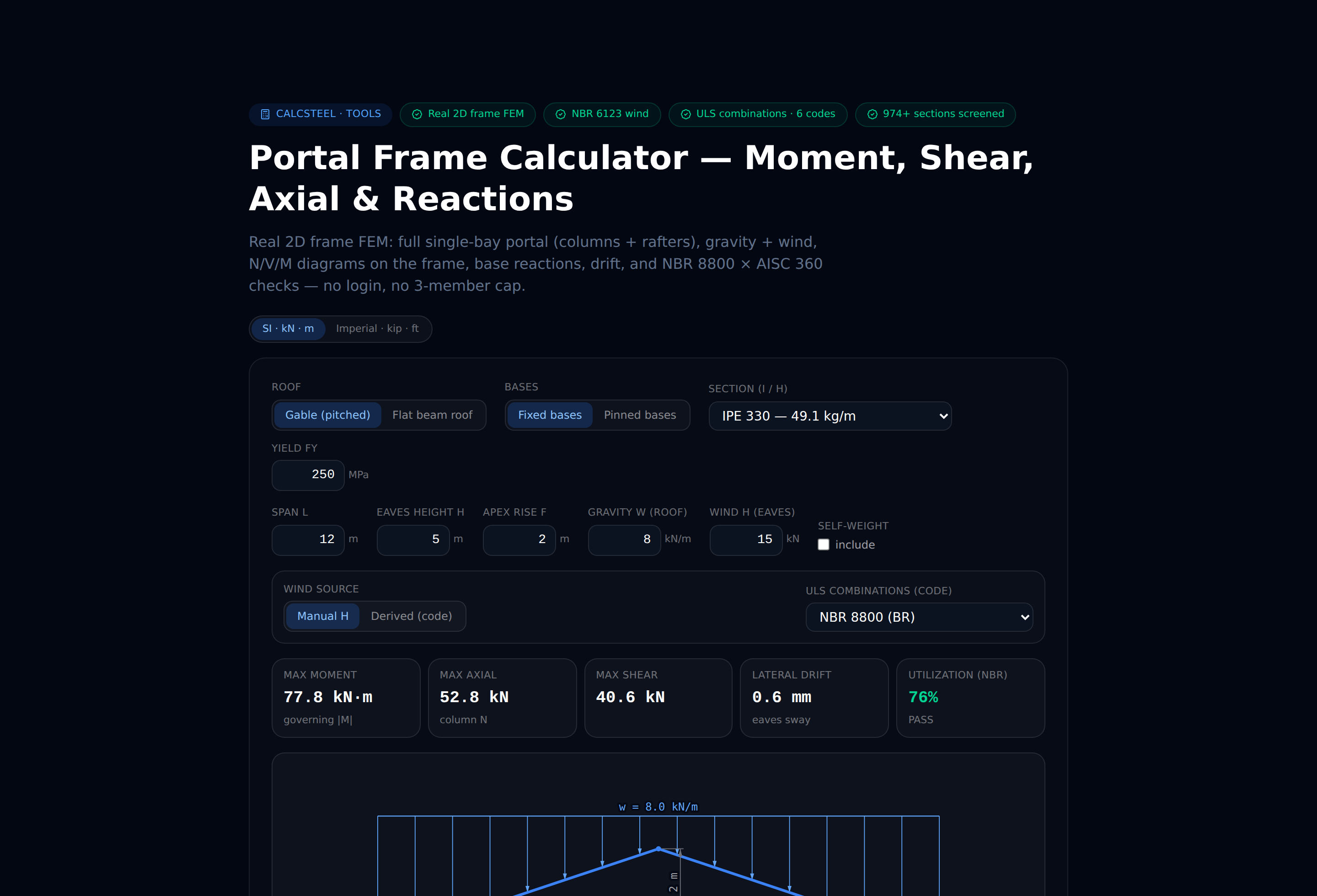

Si vous voulez juste une vérification rapide d'un seul portique, la calculatrice de portique gratuite exécute cette même analyse dans le navigateur, sans inscription. Les sections suivantes détaillent chaque étape, puis positionnent CalcSteel face aux outils de bureau. D'abord, le contexte qui explique pourquoi ce portique, et pourquoi cette boucle, sont les mêmes partout.

Passez devant n'importe quelle zone industrielle et la silhouette se répète : un bâtiment long et bas, avec une toiture en pente douce et sans poteaux intérieurs. C'est le portique à une seule travée, le cheval de bataille de la construction d'entrepôts, de centres de distribution et d'usines. SteelConstruction.info rapporte que les portiques représentent environ 50 % de tout l'acier de construction utilisé au Royaume-Uni.

L'attrait est structurel. Un portique rigide de deux poteaux et deux arbalétriers, réunis par des assemblages résistants au moment à l'égout et au faîtage, enferme un grand volume libre de poteaux avec très peu d'acier. SteelConstruction.info donne l'intervalle pratique : portées les plus efficaces d'environ 25 m à 35 m, avec des portiques espacés de 6 à 8 m. Ce sont les valeurs de départ pour presque tous les entrepôts que vous modéliserez - et pour l'exemple de 30 m / 8 m ci-dessus.

La forme est généralement rattachée aux États-Unis dans les années 1930 : cheminement de charges simple, fabrication répétitive, montage rapide. Butler Manufacturing a construit sa première conception de portique rigide en 1939, un premier pas vers le secteur des bâtiments métalliques préfabriqués (PEMB), et en 1956 treize entreprises, dont Butler, Armco et Stran-Steel, ont fondé la Metal Building Manufacturers Association (MBMA). Au cours des décennies suivantes, le hangar à portée libre est passé d'une ingénierie sur mesure à un produit de catalogue.

Ce qui a rendu le portique d'entrepôt économique n'était pas sa géométrie mais un changement dans la façon dont les ingénieurs concevaient la ruine. Le calcul élastique classique s'arrête au moment où la fibre la plus sollicitée atteint la limite d'élasticité, alors même qu'un portique en acier ductile est loin de l'effondrement à ce stade. La théorie plastique reconnaît qu'un portique hyperstatique continue à porter la charge en formant des rotules plastiques, redistribuant les moments fléchissants jusqu'à ce que suffisamment de rotules créent un mécanisme d'effondrement.

Ce fut le travail de Sir John Baker et de ses collègues à l'Université de Cambridge, des années 1930 aux années 1950. Selon Wikipedia, la théorie plastique a été utilisée pour concevoir le propre Baker Building du département à Cambridge - réputé être le premier bâtiment au monde conçu par cette méthode. L'ouvrage de référence, The Steel Skeleton, Volume 2: Plastic Behaviour and Design de Baker, Horne et Heyman, a été publié par Cambridge University Press en 1956.

Les codes modernes intègrent encore cette pensée. Comme l'expose SteelConstruction.info, l'analyse plastique d'un portique n'est permise que là où les éléments aux emplacements de rotule en rotation sont des sections de Classe 1 (plastiques), capables de la rotation qu'exige une rotule, avec des sections compactes de Classe 2 ailleurs. Cette seule règle de détail explique pourquoi le jarret et la classification des sections comptent tant à l'étape 4.

La philosophie historique devient une étape numérique concrète. Une fois le portique de 30 m dessiné, vous appliquez les charges et laissez CalcSteel assembler les combinaisons :

• Permanente (D). Poids propre du portique plus bardage et équipements de toiture, souvent 0,1-0,25 kN/m2.
• Exploitation / exploitation de toiture (L). Charge d'exploitation de toiture et accès d'entretien.
• Neige (S). Neige équilibrée et, le cas échéant, neige accumulée.
• Vent (W). Pression et succion sur les murs et la toiture ; sur un hangar bas et léger, le cas de soulèvement par le vent gouverne souvent la conception car il inverse les moments de gravité.

Le moteur pondère et combine ensuite ces éléments. Les combinaisons ci-dessous sont celles de l'ASCE 7-16 (pratique américaine) - montrées pour rendre la logique concrète, non parce qu'elles seraient universelles. En utilisant une clé sur une ligne (D = permanente, L = exploitation, S = neige, W = vent), les cas de résistance incluent 1.2D + 1.6L + 0.5S, le cas de vent sur gravité 1.2D + 1.0W + L + 0.5S, et le cas critique de soulèvement 0.9D + 1.0W. CalcSteel résout le portique sous chacun, puis conserve l'enveloppe : le pire effort normal, effort tranchant et moment dans chaque élément sur l'ensemble des cas.

Si vous êtes sur la NBR 8800 ou l'Eurocode 3, ne copiez pas ces facteurs. La NBR 8800 et l'EN 1993 utilisent des facteurs partiels et des règles de combinaison différents, et CalcSteel génère automatiquement le bon ensemble lorsque vous sélectionnez ce code. La boucle en cinq étapes est identique ; seuls les chiffres changent.

C'est la partie qu'un tutoriel omet habituellement. Une fois l'enveloppe construite, vous choisissez une section d'essai et CalcSteel renvoie une vérification par élément et par état limite, exprimée comme un taux d'utilisation (sollicitation/capacité). Pour notre portique de 30 m, vous pourriez commencer l'arbalétrier avec un UB 533x210 (ou un équivalent IPE 550 / W21) et le poteau plus lourd, puis lire des valeurs telles qu'une utilisation combinée flexion plus effort normal de, par exemple, 0.86 sous la combinaison de soulèvement gouvernante - le pire cas que l'enveloppe a capturé.

Ce qu'il faut rechercher dans les résultats :

• Taux supérieur à 1.0 : la section échoue à cette vérification - allez plus lourd ou approfondissez le jarret.
• Taux bien inférieur à 1.0 (disons sous 0.6) : surdimensionné - essayez un profilé plus léger pour économiser l'acier et le coût.
• Cas et élément gouvernants : le rapport signale quelle combinaison et quel élément déterminent le résultat, afin que vous sachiez si c'est le soulèvement de vent, la gravité ou la stabilité qui contrôle.
• Stabilité et assemblages : le flambement des éléments, la stabilité du portique et les assemblages de moment d'égout/faîtage reçoivent chacun leur propre vérification.

Itérez les étapes 4-5 jusqu'à ce que l'élément le plus chargé se situe confortablement sous 1.0. Cet ensemble convergé de sections, avec des taux d'utilisation documentés, est le livrable - le même résultat qu'un ingénieur calculerait à la main, produit en quelques minutes dans le navigateur.

CalcSteel est une option, pas la seule. Pour un hangar simple à portée libre, les choix réalistes sont le calcul manuel, un outil de navigateur comme SkyCiv, ou une suite de bureau telle que Tekla Structural Designer / Tedds ou Bentley RAM. Ils diffèrent principalement par le coût, l'empreinte d'installation et jusqu'où ils s'étendent au-delà du cas simple.

• Le calcul manuel est gratuit et transparent mais lent et sujet aux erreurs une fois que vous construisez la matrice complète des combinaisons et l'enveloppe.
• Les suites de bureau (Tekla, RAM) sont la norme industrielle - détail approfondi, modules de pont roulant et sismiques, intégration BIM - mais portent des licences annuelles à quatre ou cinq chiffres et une courbe d'apprentissage abrupte, ce qui est lourd pour un seul hangar.
• Les outils de navigateur (SkyCiv, CalcSteel) échangent une partie de cette profondeur contre un accès instantané et un coût moindre. CalcSteel est natif du navigateur (interface React/TypeScript, backend d'éléments finis en Python), possède plus de 1 140 profilés, vérifie selon NBR 8800, AISC 360, Eurocode 3 et IS 800, et exécute la boucle de l'entrepôt sur un plan gratuit, avec Pro à 24 US$/mois facturé annuellement pour des exports plus lourds.

Soyez honnête quant à la portée : les très grands bâtiments à travées multiples avec ponts roulants, fatigue, ou exigences sismiques complexes justifient encore un spécialiste et une suite de bureau complète. Mais pour le hangar à portée libre du quotidien - ce portique vieux de plusieurs décennies, théorie plastique comprise - vous pouvez modéliser, combiner et vérifier le portique selon le code gratuitement. Si votre code est la NBR 8800 ou l'Eurocode 3, CalcSteel applique directement vos facteurs plutôt que l'exemple américain montré ci-dessus. Ouvrez l'éditeur et construisez le portique de 30 m comme la génération de Baker le reconnaîtrait, en beaucoup plus rapide.
