Module de Résistance (Sx, Zx) : Formule et Signification

Mis à jour 10 août 202612 min de lecture
#section modulus#AISC 360#Eurocode 3#plastic modulus Zx#shape factor#plastic design#weak axis Sy Zy#plastic neutral axis
Module de Résistance (Sx, Zx) : Formule et Signification

Deux petites lettres décident de la capacité en flexion qu'une poutre en acier peut supporter : S pour le module de résistance élastique et Z pour le plastique. Toutes deux convertissent la géométrie d'une section transversale en un seul nombre qui, multiplié par la limite d'élasticité de l'acier, donne le moment fléchissant auquel la section peut résister. La résistance à la flexion n'est qu'un des divers états limites qu'un ingénieur doit vérifier, mais c'est celui que ces deux nombres régissent. Ce dossier approfondi retrace leur origine, la révolution du dimensionnement plastique qui nous a donné Z, un exemple résolu de bout en bout, et comment un outil dans le navigateur les résout en quelques millisecondes. Il couche aussi la poutre sur le côté pour lire le module de l'axe faible, où le facteur de forme s'approche de 1,5, et visite les sections simplement symétriques dont l'axe neutre plastique s'écarte du centroïde.

L'essentiel

  • Le module élastique est S = I / c (moment d'inertie divisé par la distance à la fibre extrême) ; le module plastique Z additionne les moments statiques des deux demi-aires par rapport à l'axe neutre plastique (axe des aires égales).
  • Leur rapport est le facteur de forme Z/S = Mp/My ; pour un rectangle, il vaut exactement 1,5, tandis que les profilés en I à larges ailes réels se situent aux alentours de 1,10-1,18 (environ 1,12 est typique).
  • La notation est régionale : l'Amérique du Nord utilise S et Z, tandis que l'Eurocode 3 écrit Wel et Wpl pour les mêmes grandeurs.
  • Les propriétés tabulées des sections remontent à plus d'un siècle - les données de profilés de l'AISC reculent jusqu'à Iron and Steel Beams 1873 to 1952 et jusqu'au premier AISC Manual de 1927.
  • Les nombres dépendent de l'axe : fléchi sur son axe faible, un profilé en I à larges ailes a un facteur de forme proche de 1,5 (contre environ 1,13 sur l'axe fort), et pour une section simplement symétrique (un té, une poutre à semelles inégales) l'axe neutre plastique est l'axe des aires égales, qui ne coïncide pas avec le centroïde élastique.
Vous êtes étudiant ? Avec un e-mail académique (.edu, .fr…) CalcSteel est gratuit pour vous.

S et Z : un seul nombre qui définit la capacité en flexion

Le module de résistance est une propriété purement géométrique d'une section transversale qui convertit un moment fléchissant en une contrainte de flexion. Le module de résistance élastique est défini comme S = I / c, où I est le moment quadratique par rapport à l'axe de flexion et c est la distance entre l'axe neutre et la fibre extrême. Multipliez-le par la limite d'élasticité et vous obtenez le moment auquel la fibre la plus extérieure atteint l'écoulement pour la première fois : My = S · σy.

Le module de résistance plastique décrit ce qui se produit ensuite. À mesure qu'une section en acier ductile plastifie progressivement jusqu'à ce que toute la section transversale soit devenue plastique, sa capacité est Mp = Z · σy, où Z = A_C·y_C + A_T·y_T — les aires en compression et en traction, chacune multipliée par la distance de son propre centroïde à l'axe neutre plastique. Cet axe est l'axe des aires égales : la ligne qui divise la section transversale en deux aires égales (ce qui, pour une forme doublement symétrique, coïncide avec l'axe centroïdal élastique). Z n'a de sens que pour des matériaux suffisamment ductiles pour redistribuer les contraintes et, contrairement à S, il n'a pas de relation fixe avec le moment d'inertie.

Section transversale d'une poutre en I en acier
Le module de résistance mesure l'efficacité avec laquelle un profilé résiste à la flexion. · Designer Mario Kleff (CC BY-SA 4.0)

Le facteur de forme : pourquoi Z surpasse S

Comme S est régi par la fibre la plus éloignée tandis que Z pondère toute l'aire par son bras de levier, Z ≥ S toujours ; pour les sections doublement symétriques présentées ici, Z est strictement supérieur à S. Leur rapport est le facteur de forme :

  • k = Mp / My = Z / S — la réserve de résistance entre le premier écoulement et la capacité plastique pleine.
  • Un rectangle a S = BH²/6 et Z = BH²/4, donc k = 1,5 exactement — un bonus de 50 %.
  • Un profilé en I typique se situe dans la plage 1,10-1,18 (environ 1,12 est typique), car l'essentiel de sa matière se trouve dans les semelles extérieures, loin de l'axe neutre, où les états de contrainte élastique et plastique coïncident presque.

Cette différence n'est pas académique. Dimensionner selon Z plutôt que selon S libère la réserve plastique que les méthodes purement élastiques laissent de côté — et c'est pourquoi le module plastique est devenu la colonne vertébrale du dimensionnement moderne de l'acier aux états limites.

Graphique à barres comparant le facteur de forme Z sur S pour des sections transversales rectangulaire, en I, circulaire et en losange
Le facteur de forme (Z/S) mesure la réserve entre le premier écoulement et la plastification complète - exactement 1,5 pour un rectangle ; environ 1,10-1,18 (environ 1,12 typique) pour les profilés en I à larges ailes.

Un exemple résolu : du S du W14x30 à la capacité de moment

Les chiffres rendent cela concret. Prenons une section à larges ailes W14x30. D'après l'AISC Shapes Database, ses propriétés publiées sont : hauteur d = 13,84 in, moment d'inertie Ix = 291 in⁴, et module plastique Zx = 47,3 in³.

  • Distance à la fibre extrême : c = d/2 = 13,84 / 2 = 6,92 in.
  • Module élastique : Sx = Ix / c = 291 / 6,92 = 42,0 in³ (correspondant à la valeur tabulée).
  • Facteur de forme : Zx / Sx = 47,3 / 42,0 = 1,13 — bien à l'intérieur de la plage des profilés en I.

Appliquons maintenant un acier A992 avec une limite d'élasticité Fy = 50 ksi. Le premier écoulement survient à My = Sx · Fy = 42,0 × 50 = 2100 kip·in = 175 kip·ft (≈ 237 kN·m). Le moment plastique complet est Mp = Zx · Fy = 47,3 × 50 = 2365 kip·in = 197 kip·ft (≈ 267 kN·m). Le saut de 13 % entre My et Mp est exactement la réserve plastique que le dimensionnement élastique néglige — et c'est la raison pour laquelle les normes aux états limites permettent de vérifier les sections compactes — lorsqu'elles sont adéquatement maintenues contre le déversement — par rapport à Mp.

Panneau de statistiques montrant le moment de premier écoulement, le moment plastique et le facteur de forme pour un W14x30 à 50 ksi
Une section, deux capacités : premier écoulement (My) et plastification complète (Mp) pour un W14x30 en acier de 50 ksi - l'écart entre les deux est la réserve plastique.

L'axe faible raconte une autre histoire : Sy et Zy

Jusqu'ici, tout fléchissait le W14x30 autour de son axe fort (x-x), celui que sert la hauteur de la poutre. Couchez la même section sur le côté et fléchissez-la autour de l'axe faible (y-y) et les nombres changent. D'après l'AISC Shapes Database, ses propriétés sur l'axe de faible inertie sont Iy = 19,6 in⁴, Sy = 5,82 in³ et Zy = 8,99 in³, et la valeur élastique découle directement de la géométrie : c = bf/2 = 6,73/2 = 3,37 in, donc Sy = Iy/c = 19,6/3,37 = 5,82 in³.

Le nombre révélateur est le facteur de forme : Zy/Sy = 8,99/5,82 = 1,54. Sur l'axe fort, cette même section ne donnait que 1,13 ; sur l'axe faible, il grimpe et dépasse même le 1,50 du rectangle. La cause est géométrique. En fléchissant autour de y-y, chaque semelle se comporte comme un rectangle trapu fléchissant autour de sa propre direction forte, la matière étant répartie uniformément de l'axe jusqu'aux extrémités plutôt que concentrée dans deux fibres extrêmes minces. La réserve plastique est donc bien plus grande que ce que la plupart des ingénieurs ont en tête : pour la flexion sur l'axe de faible inertie (AISC 360 Section F6) et les vérifications en flexion déviée (AISC 360 Chapitre H, Eurocode 3 clause 6.2.9), le saut du premier écoulement à la plastification complète est d'environ 54 %, plus de quatre fois les 13 % de l'axe fort. C'est aussi pourquoi un profilé en I doublement symétrique fléchi dans le sens faible n'est jamais gouverné par le déversement : il ne reste aucun axe plus faible vers lequel flamber.

Graphique à barres comparant le facteur de forme du W14x30 sur son axe faible (1,54), un rectangle (1,50) et son axe fort (1,13)
Le même W14x30 a un facteur de forme de 1,13 sur son axe fort, mais 1,54 sur son axe faible - au-delà même du 1,50 du rectangle, car fléchi ainsi chaque semelle se comporte comme un rectangle autour de sa propre direction forte.

Quand l'axe neutre plastique quitte le centroïde

Pour chaque forme doublement symétrique vue jusqu'ici, S et Z partageaient une seule ligne : l'axe neutre plastique (la ligne des aires égales) se situait exactement sur le centroïde élastique. Cette coïncidence est un cas particulier. Pour une section simplement symétrique (un té, un profilé en U fléchi autour de son axe horizontal ou une poutre reconstituée à semelles inégales), les deux axes se séparent, et Z ne peut plus se lire sur la même ligne que S.

Prenons un té soudé : une semelle de 200 x 20 mm sur une âme de 200 x 10 mm, 6000 mm² au total. Le centroïde élastique est l'axe des moments statiques : y = (2000·100 + 4000·210)/6000 = 173 mm au-dessus de la pointe de l'âme. L'axe neutre plastique (ANP) est l'axe des aires égales, qui partage les 6000 mm² en deux moitiés de 3000 mm². Comme la semelle seule fait déjà 4000 mm², cette ligne tombe à l'intérieur de la semelle, à 205 mm, soit 32 mm au-dessus du centroïde élastique.

Les conséquences sont concrètes. Étant asymétrique de haut en bas, le té possède deux modules élastiques, et non un seul : Sx = Ix/c vaut 132 cm³ à la fibre éloignée (inférieure) et 491 cm³ à la fibre proche (supérieure), et le dimensionnement retient le plus petit, car cette fibre atteint l'écoulement en premier. Le module plastique est unique, mesuré par rapport à l'ANP : Zx = somme de A·y par rapport à la ligne des aires égales = 235 cm³. Le facteur de forme est donc Zx/Sx = 235/132 = 1,78, bien au-dessus de tout profilé en I, car le premier écoulement à la fibre éloignée survient tôt tandis que la plastification complète mobilise encore toute l'aire. La règle qui en découle : pour tout ce qui n'est pas doublement symétrique, localisez d'abord l'axe des aires égales, puis sommez les moments statiques par rapport à lui. Lire S et Z sur la même ligne est l'erreur que les sections simplement symétriques sanctionnent.

Section transversale d'un té soudé montrant l'axe neutre plastique (aires égales) 32 mm au-dessus du centroïde élastique, avec Sx = 132 cm3, Zx = 235 cm3 et un facteur de forme de 1,78
Dans un té simplement symétrique, l'axe neutre plastique (aires égales) se situe 32 mm au-dessus du centroïde élastique - la section a donc deux modules élastiques (132 et 491 cm3) mais un seul module plastique de 235 cm3 par rapport à l'ANP.

La révolution du dimensionnement plastique

Pendant la majeure partie du XIXe siècle et le début du XXe, les poutres étaient dimensionnées uniquement avec le module élastique S — la capacité s'arrêtait, par hypothèse, au premier écoulement. Le changement a pris de l'ampleur en 1936, lorsque les efforts du British Steel Structures Research Committee pour construire une méthode élastique rationnelle ont conduit les ingénieurs directement dans le domaine plastique. Vers cette période, l'ingénieur allemand Hermann Maier-Leibnitz (1885-1962) a mené les essais décisifs sur des poutres en acier continues qui ont démontré la formation de rotules plastiques là où une section plastifie complètement, et ont montré que la charge ultime était insensible au tassement des appuis. (Certaines sources le confondent occasionnellement avec le physicien nucléaire Heinz Maier-Leibnitz, né en 1911 ; le travail en génie civil est bien celui d'Hermann, comme le documente la biographie de Kurrer.)

J. F. Baker a plus tard repris et approfondi ce travail à Bristol, après avoir rencontré les chercheurs d'Europe centrale au congrès de l'IABSE de 1936. Les recherches menées à Bristol et à Cambridge à la fin des années 1940 et au début des années 1950 — y compris les travaux de M. R. Horne et les théorèmes limites de Greenberg et Prager (1952) — ont donné à la plasticité un fondement rigoureux. L'aboutissement fut The Steel Skeleton, Volume 2: Plastic Behaviour and Design, par J. F. Baker, M. R. Horne et J. Heyman (Cambridge University Press, 1956 ; ISBN 0521040884), qui devint le texte canonique. À partir de là, Z est passé du laboratoire aux normes de dimensionnement du monde entier.

Chronologie des jalons de la théorie du dimensionnement plastique de 1873 à nos jours
De la tabulation des sections au XIXe siècle à la théorie plastique et aux normes aux états limites qui ont consacré le module plastique Z.

S/Z contre Wel/Wpl : la même idée, deux dialectes

La plus grande source de confusion est la notation, pas la physique. La pratique nord-américaine (AISC 360) écrit S pour l'élastique et Z pour le plastique. L'Eurocode 3 (EN 1993-1-1) écrit Wel et Wpl, avec des indices d'axe — Wel,y et Wpl,y autour de l'axe fort, Wel,z et Wpl,z autour de l'axe faible.

Le module qu'une norme vous permet d'utiliser dépend de la classe de section transversale. Dans l'Eurocode 3, les sections compactes de Classe 1 et 2 — celles capables d'atteindre la pleine plastification et de tourner sans voilement local — sont vérifiées avec Wpl ; les sections élancées de Classe 3 retombent sur Wel. La seconde génération de l'EN 1993-1-1:2022 (la nouvelle révision prEN/2022 actuellement déployée en Europe) ajoute un module élasto-plastique Wep pour la Classe 3, avec des règles de détermination à l'Annexe B qui interpolent entre les résistances élastique et plastique. La leçon pour quiconque travaille avec la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800 : la grandeur est identique, mais le symbole, la convention d'axe et les règles d'éligibilité ne le sont pas.

Comparaison entre la notation nord-américaine S et Z et la notation Wel et Wpl de l'Eurocode
S/Z (AISC, NBR, IS) et Wel/Wpl (Eurocode 3) décrivent la même grandeur - la différence réside dans le symbole, la convention d'axe et les règles de classe de section (la révision de 2022 ajoute Wep pour la Classe 3).

D'où viennent les nombres des tables

Les ingénieurs calculent rarement S et Z à partir de zéro — ils les lisent dans les tables de profilés, le résultat accumulé de plus d'un siècle de normalisation. Les données historiques de profilés de l'AISC remontent au volume de référence Iron and Steel Beams 1873 to 1952 (une compilation de l'AISC des profilés laminés antérieurs à 1953), et le premier AISC Steel Construction Manual est paru en 1927, consolidant dimensions, propriétés et outils de dimensionnement en un langage commun pour la profession. Le Manual en est aujourd'hui à sa 16e édition (2023).

La nomenclature suit cette même logique normalisée. Un W14x30 est un profilé à larges ailes nominalement de 14 pouces de hauteur pesant 30 lb par pied — bien que « nominal » soit approximatif (un W14x30 mesure en réalité 13,84 in de hauteur). Les versions modernes de la Shapes Database de l'AISC encodent chaque propriété selon la convention de nommage EDI, afin que les logiciels puissent les ingérer directement. L'Europe utilise un système parallèle — IPE, HEA, HEB, UB, UC — avec des propriétés publiées de la même manière.

Tableau de profilés en acier d'exemple avec module élastique, module plastique et facteur de forme
Profilés d'exemple avec S, Z et facteur de forme - les mêmes nombres que ceux des tables de l'AISC (valeurs du W14x30 tirées de l'AISC Shapes Database) et des séries de profilés européennes.

Des tables manuelles au navigateur

Calculer S à la main revient à trouver le centroïde, intégrer pour obtenir I, puis diviser par c. Z exige de localiser l'axe neutre plastique (l'axe des aires égales) et de sommer les moments statiques de chaque moitié. C'est faisable — comme le montre l'exemple du W14x30 ci-dessus — mais sujet aux erreurs et fastidieux à répéter pour chaque élément d'un portique, sous chaque combinaison de charges et convention normative.

Cette répétition est ce que le logiciel élimine, et plusieurs outils le font. Les compléments et visionneuses de tableur (par exemple la visionneuse de propriétés AISC de steeltools.org) tabulent S et Z ; des suites de dimensionnement complètes comme SkyCiv, Dlubal et SCIA embarquent les bibliothèques de sections ainsi que les vérifications normatives. CalcSteel est une option dans ce domaine — un outil natif du navigateur (front-end React/TypeScript, backend d'éléments finis en Python) avec plus de 1 140 profilés en acier dont les propriétés de section (S, Z, I et plus) sont résolues instantanément et alimentées directement dans les vérifications normatives pour la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800, de sorte que le bon module est appliqué selon la bonne convention automatiquement. Il propose un plan gratuit avec l'éditeur complet, la formule Pro étant annoncée à 24 US$/mois sur le plan annuel (consultez la page des tarifs pour les chiffres actuels). Le module de résistance est aussi le pivot du dimensionnement d'une poutre en acier, et la résistance à la flexion n'est que l'une des vérifications qui déterminent un élément. Pour une consultation rapide, une calculatrice de propriétés de section gratuite (sans inscription) renvoie I, S et Z pour un profilé directement dans le navigateur. Comprendre S et Z reste une compétence d'ingénierie essentielle — mais une fois que c'est fait, vous pouvez laisser l'éditeur se charger de l'arithmétique et consacrer votre jugement à la conception.

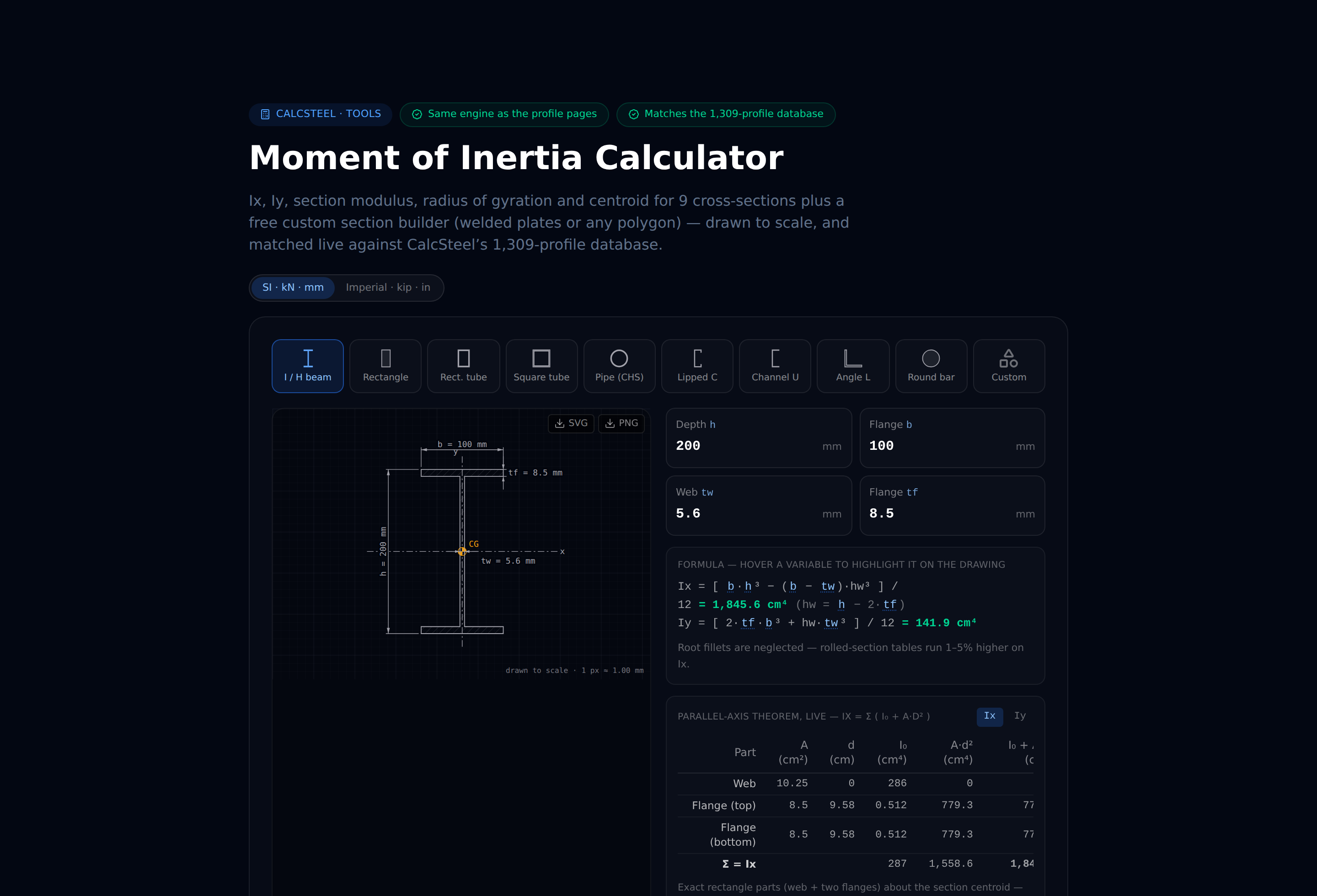

CalcSteel Calculatrice de moment d'inertie
