Facteurs de sécurité en acier : ASD, LRFD et γM

Updated 27 juin 20268 min read
#LRFD#AISC 360#ASD#resistance factor#safety factor#limit state design
Facteurs de sécurité en acier : ASD, LRFD et γM

« Quel facteur de sécurité dois-je appliquer ? » est la mauvaise question pour le dimensionnement moderne en acier — la réponse a été intégrée à votre norme il y a des décennies par des théoriciens de la fiabilité. Ce dossier approfondi retrace d'où viennent les facteurs de résistance et les facteurs partiels actuels, ce qu'ils signifient réellement, et comment le logiciel les applique par état limite dans la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800.

Key takeaways

  • Il n'existe plus un seul « facteur de sécurité » : les normes modernes répartissent la sécurité entre les charges et la résistance, calibrées sur un indice de fiabilité cible (β ≈ 3,0 pour les barres) plutôt que sur un nombre unique et général.
  • L'AISC relie les deux formats : le facteur de sécurité ASD Ω ≈ 1,5/φ, de sorte que φ = 0,90 en LRFD correspond à Ω = 1,67 en ASD pour le même état limite de plastification.
  • L'Eurocode 3 utilise des facteurs partiels recommandés γM0 = 1,00, γM1 = 1,00 et γM2 = 1,25 (les Annexes nationales peuvent les modifier) ; la valeur correcte dépend du fait que l'état limite concerne la section transversale, la stabilité de la barre ou la rupture.
  • Chaque état limite porte son propre facteur — des logiciels comme CalcSteel sélectionnent automatiquement le φ, Ω ou γM correct pour chaque vérification, ce qui est la seule façon fiable de rester cohérent.
A university student? With an academic email (.edu, .ac.uk…) CalcSteel is free for you.

La question que tout ingénieur structure se pose en premier

Ouvrez n'importe quel projet en acier et le premier réflexe est de demander un nombre unique : quelle marge dois-je laisser ? Il y a un siècle, la réponse honnête était un unique facteur de sécurité appliqué à la résistance du matériau — la contrainte admissible était simplement la limite d'élasticité divisée par un nombre choisi. Aux États-Unis, l'Allowable Stress Design (ASD) remonte à la première spécification de l'AISC, en 1923, et son attrait est évident : un facteur, un calcul, facile à défendre.

Le problème est que les charges et les résistances sont incertaines de manières différentes. Une charge d'exploitation d'usine est bien plus variable que le poids propre d'une poutre, et une rupture fragile de boulon est bien moins tolérante qu'une plastification ductile. Un nombre unique ne peut honnêtement couvrir les deux. L'histoire des facteurs de sécurité est celle d'ingénieurs refusant de prétendre le contraire.

Ossature en acier en construction où les facteurs de charge et de résistance du LRFD gouvernent le dimensionnement des barres
Le LRFD multiplie les charges et divise les résistances — les facteurs viennent de votre norme. · SSJF01 (CC0)

D'un nombre unique à une cible de fiabilité

Le changement est venu de la probabilité. En 1978, T. V. Galambos et M. K. Ravindra ont publié la méthodologie de fiabilité des composants à l'origine du Load and Resistance Factor Design (LRFD), aboutissement d'un programme de recherche à la Washington University de St. Louis, financé par l'American Iron and Steel Institute. Au lieu d'un facteur de sécurité unique, ils ont calibré des facteurs distincts pour que chaque type de barre atteigne un indice de fiabilité cible β cohérent — largement rapporté à environ β ≈ 3,0 pour les barres sur une durée de vie de 50 ans, et plus élevé (autour de 4,5) pour les assemblages, qui ne doivent jamais être le maillon faible.

La première spécification LRFD de l'AISC a suivi en 1986. La philosophie : majorer les charges, minorer la résistance, et prouver que la probabilité que la demande dépasse la capacité est acceptablement faible. L'Eurocode et d'autres normes ont adopté le même raisonnement en états limites, exprimé au moyen de facteurs partiels.

Chronologie de la philosophie de sécurité du dimensionnement en acier, de l'ASD de 1923 aux normes unifiées modernes
Jalons de la philosophie de sécurité : du facteur unique de l'ASD (1923) à la calibration par fiabilité du LRFD et aux normes unifiées modernes.

Ce que les facteurs sont vraiment

En LRFD, la vérification est Ru ≤ φRn : la résistance requise à partir des charges majorées ne doit pas dépasser la résistance nominale multipliée par un facteur de résistance φ ≤ 1. Pour la plastification ductile en traction, φ = 0,90. La combinaison de charges associée est la familière 1.2D + 1.6L — la charge permanente amplifiée moins que la charge d'exploitation, plus variable, et pourquoi ce couple particulier gouverne découle de la même logique de fiabilité. Vous pouvez composer l'ensemble complet des combinaisons LRFD et ASD gratuitement, sans inscription, dans le calculateur de combinaisons de charges.

En ASD, la vérification est Ra ≤ Rn/Ω : les effets des charges au niveau service ne doivent pas dépasser la résistance nominale divisée par un facteur de sécurité Ω ≥ 1. Pour la plastification, Ω = 1,67. Les deux sont délibérément liés — l'AISC fixe Ω ≈ 1,5/φ, donc 1,5 / 0,90 ≈ 1,67, et pour la rupture de la section nette, 1,5 / 0,75 = 2,0. Même physique, même calibration, deux formats.

  • φ (LRFD) : réduit la capacité ; plus petit pour les états limites moins ductiles ou plus difficiles à prévoir.
  • Ω (ASD) : divise la capacité ; le jumeau à échelle réciproque de φ.
  • γ (Eurocode/IS) : facteurs partiels répartis entre les actions (γF) et la résistance (γM).

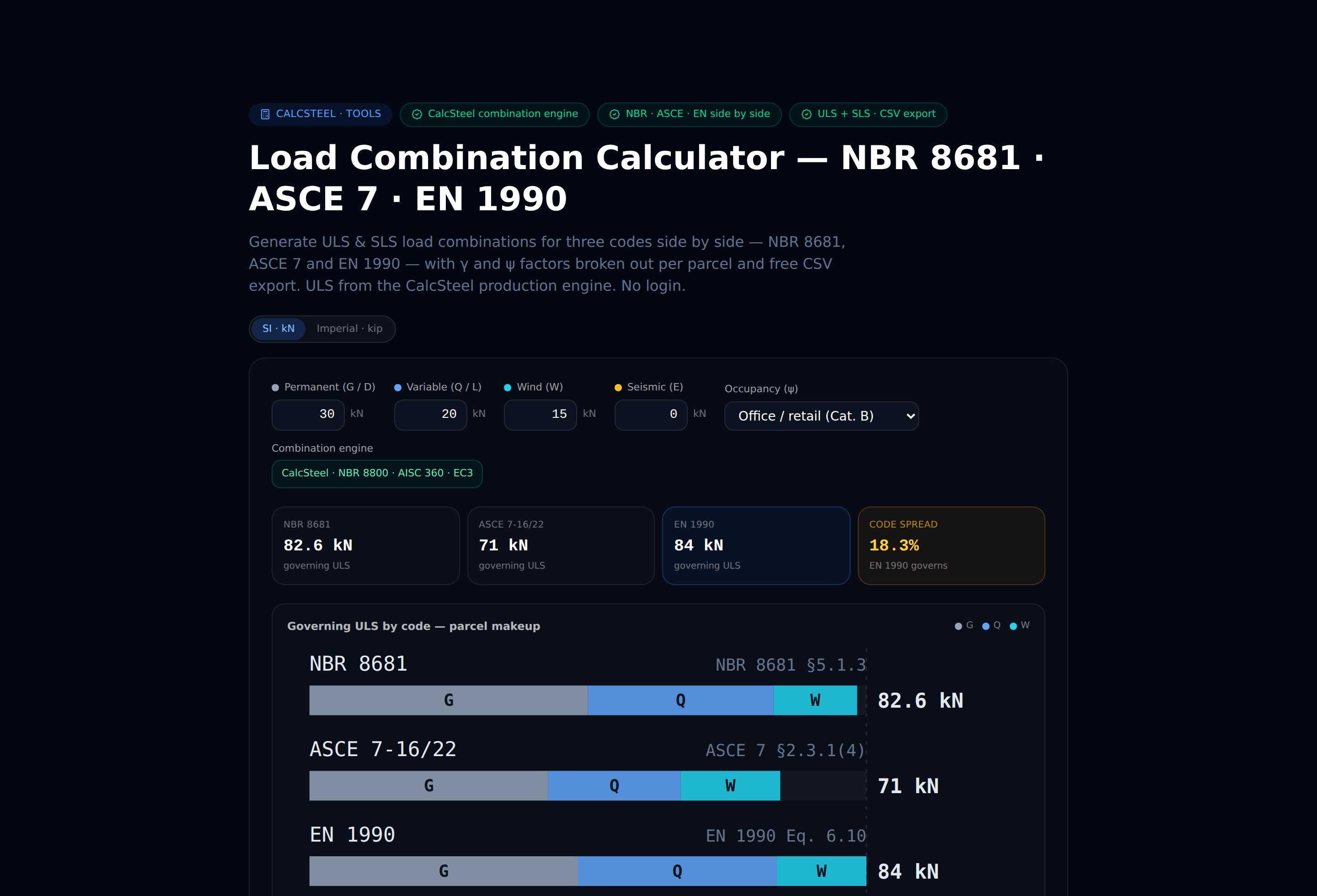

Calculateur de combinaisons de charges CalcSteel
Le calculateur gratuit de combinaisons de charges de CalcSteel — exactement le calcul présenté dans cet article, en direct dans votre navigateur, sans inscription.

La même idée, quatre dialectes

Toute norme majeure parle aujourd'hui en états limites, mais les étiquettes diffèrent. AISC 360 (États-Unis) réunit l'ASD et le LRFD dans un seul document depuis l'unification de 2005 — c'est à ce moment que « Allowable Stress Design » fut renommé Allowable Strength Design, afin que les deux méthodes puissent partager les mêmes équations de résistance nominale.

Eurocode 3 (EN 1993-1-1) utilise des facteurs partiels sur la résistance : les valeurs recommandées sont γM0 = 1,00 pour la résistance de la section transversale, γM1 = 1,00 pour l'instabilité de la barre, et γM2 = 1,25 pour la rupture ainsi que pour les boulons et les soudures — bien que les Annexes nationales puissent les modifier (l'Annexe du Royaume-Uni, par exemple, utilise γM2 = 1,10). NBR 8800:2008 (Brésil) suit de près le format d'états limites de style LRFD. IS 800:2007 (Inde) a fait passer le pays à la méthode des états limites, ne conservant l'ancienne méthode des contraintes admissibles que dans une annexe pour les projets existants. Si vous hésitez entre ces normes pour dimensionner, NBR 8800 vs AISC 360 vs Eurocode 3 compare leur portée et leur philosophie côte à côte.

Tableau comparant les formats de facteurs de sécurité entre AISC, Eurocode 3, NBR 8800 et IS 800
Quatre normes, la même logique d'états limites — mais chacune avec son propre symbole, sa propre valeur et ses propres exceptions par état limite.

Pourquoi cela relève du logiciel, pas d'une table de consultation

Voici le piège pratique : il n'existe pas un seul facteur de sécurité à appliquer. Une simple vérification de poutre peut utiliser φb = 0,90 pour la flexion, φv = 0,90 (ou 1,00 pour certaines âmes) pour le cisaillement, et un φ différent pour la rupture de la section nette — et l'état limite gouvernant change avec l'élancement, le maintien latéral et le rapport de charge. Choisissez le mauvais facteur pour le mauvais état limite, et la « marge » que vous croyez avoir n'est qu'une fiction.

C'est exactement le type de comptabilité que les ordinateurs font bien. L'ingénieur choisit la norme et la situation de projet ; l'outil sélectionne le φ, Ω ou γM correct pour chaque vérification, applique la combinaison de charges correspondante, et indique le taux d'utilisation gouvernant. Le facteur n'est plus un nombre que vous mémorisez — c'est une propriété de l'état limite que le logiciel évalue.

Comparaison entre la recherche manuelle de facteurs et la sélection automatisée par état limite
Le vrai risque n'est pas de choisir un nombre trop élevé ou trop faible — c'est d'appliquer le facteur du mauvais état limite. L'automatisation résout cela de façon cohérente.

La réponse honnête à la question initiale

Alors, quel facteur de sécurité devriez-vous appliquer pour le dimensionnement en acier ? La réponse rigoureuse est : aucun de votre propre choix. Adoptez une norme, identifiez la situation de projet, et laissez chaque état limite apporter son propre facteur calibré — φ et Ω dans l'AISC 360, γM dans l'Eurocode 3 et l'IS 800, les facteurs de style LRFD dans la NBR 8800. Les nombres ont déjà été choisis par des personnes qui ont résolu le problème de probabilité pour que vous n'ayez pas à le résoudre à nouveau à chaque projet.

CalcSteel est un outil structural natif du navigateur (front-end React/TypeScript, backend d'éléments finis en Python) avec un plan gratuit et un Pro annoncé à US$24/mois facturé annuellement, plus de 1 140 profilés d'acier, et des vérifications normatives pour la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800. Il applique automatiquement le facteur correct par état limite, de sorte que la marge de sécurité que vous rapportez est celle voulue par la norme — pas celle dont vous vous souveniez à moitié. Vous pouvez l'essayer directement dans l'éditeur.

Graphique récapitulatif : facteurs de sécurité selon l'AISC 360, l'Eurocode 3, la NBR 8800 et l'IS 800 exprimés en φ, Ω et γM
Une philosophie, quatre normes — CalcSteel applique automatiquement le φ, Ω ou γM calibré par état limite, sur plus de 1 140 profilés.
