Dimensionner une Mezzanine Résidentielle avec des Poutres en Acier

Imaginez un séjour à double hauteur d'environ 5 mètres de large. Vous voulez une mezzanine sur toute une extrémité pour un coin lecture et un bureau, portée par une paire de poutres en acier franchissant la largeur et supportant des solives et un plancher en bois avec chape. C'est une mezzanine résidentielle de manuel, et les codes du bâtiment la traitent explicitement. Selon l'International Building Code, une mezzanine est un niveau intermédiaire dont la surface cumulée est généralement limitée au tiers de la surface de plancher de la pièce en dessous, avec au moins 7 ft (2134 mm) de hauteur libre au-dessus et en dessous, et elle doit rester ouverte sur la pièce plutôt que devenir un étage supplémentaire fermé.

Cette définition compte parce qu'elle maintient la mezzanine légalement partie du niveau en dessous, mais structurellement, c'est un plancher à part entière. Il porte des personnes, du mobilier et son propre poids, et ne doit ni rebondir, ni fléchir visiblement, ni rompre. Donc avant même de choisir une poutre, la question est celle que pose tout plancher : quelle charge, et quelle rigidité faut-il ?

L'entrée qui gouverne est la charge d'exploitation (charge variable), fixée par l'occupation dans un tableau de norme, et non par supposition. Pour les pièces résidentielles ordinaires, les valeurs minimales se regroupent étroitement entre les principales normes : la NBR 6120:2019 du Brésil indique 1,5 kN/m² pour les chambres et séjours ; l'Eurocode 1 (EN 1991-1-1) place les planchers résidentiels de Catégorie A à 2,0 kN/m² recommandés ; et l'IBC exige 40 psf (environ 1,9 kN/m²) pour les logements.

Dès que la mezzanine change d'usage, le chiffre bondit. Un bureau affiche 50 psf (~2,4 kN/m²), et un stockage léger peut exiger 125 psf (~6,0 kN/m²) ou plus. L'IBC ajoute aussi une allocation de cloisons de 15 psf lorsque la charge d'exploitation spécifiée est inférieure à 80 psf, que des murs soient réellement construits ou non. À la charge d'exploitation s'ajoute la charge permanente : le plancher, les finitions et l'acier lui-même. Se tromper dans cette lecture de tableau fausse tout le calcul en aval, et c'est précisément pourquoi une calculatrice qui connaît le tableau de la norme est plus qu'une simple commodité.

Une fois les charges connues, la poutre fait face à deux familles de vérifications. La résistance (état limite ultime) demande si la section peut porter la charge pondérée en flexion et en cisaillement sans plastifier, sans flamber latéralement, ni s'écraser localement. C'est ce que les gens imaginent en demandant « est-ce que ça va tenir ? », et pour une portée résidentielle courte, c'est rarement la partie difficile.

La vérification qui gouverne généralement est la flèche (état limite de service). Les normes plafonnent l'affaissement admissible d'un plancher, car un plâtre fissuré, des portes qui coincent et un plafond visiblement bombé sont des défaillances d'usage, pas d'effondrement. Le Tableau 1604.3 de l'IBC limite les éléments de plancher à L/360 sous charge d'exploitation et L/240 total ; l'Eurocode signale une flèche au-delà de portée/250 sous charges quasi-permanentes, avec portée/500 souvent utilisé pour protéger les finitions fragiles. Une poutre de mezzanine courte et généreusement chargée passe souvent la résistance sans peine mais échoue au L/360, imposant une section plus haute. C'est la surprise la plus courante pour ceux qui dimensionnent une mezzanine pour la première fois.

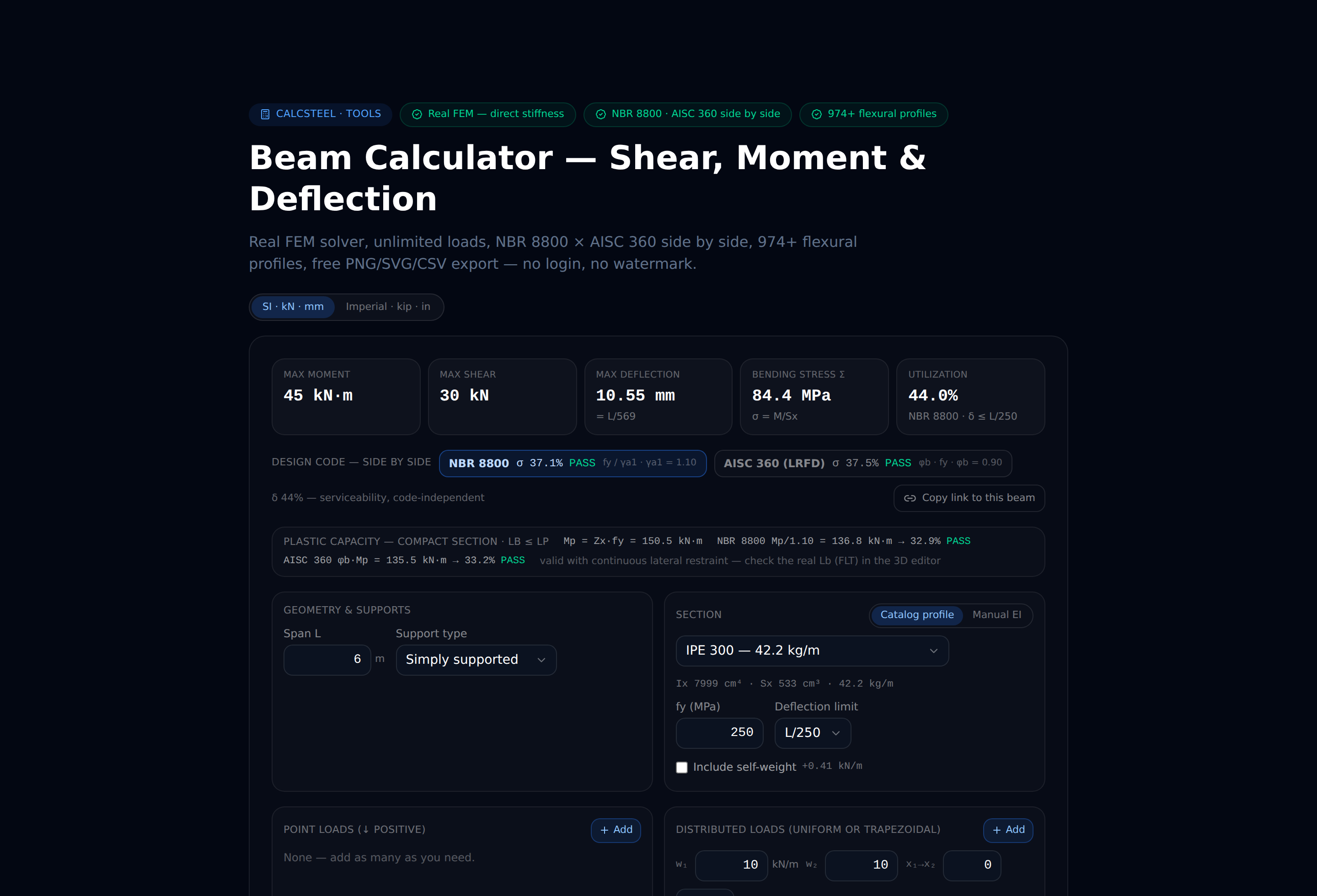

Résistance et flèche font partie des cinq vérifications qui déterminent la capacité d'une poutre en acier. Notre calculatrice de poutres gratuite et sans inscription calcule ensemble les réactions, le diagramme de moment fléchissant et la flèche sous charge d'exploitation, pour que vous puissiez voir le L/360 gouverner avant même la résistance.

Les planchers en acier sont légers et rigides, ce qui est formidable pour les portées mais dangereux pour le confort. Une poutre qui passe la résistance et même la flèche peut encore donner l'impression d'un trampoline quand on marche dessus, parce que la fréquence propre du plancher se situe près du rythme des pas. C'est un problème de résonance, pas un problème de résistance, et c'est la raison pour laquelle une mezzanine parfaitement « sûre » peut être désagréable à vivre.

La référence en la matière est l'AISC Design Guide 11, Vibrations of Steel-Framed Structural Systems Due to Human Activity, publié pour la première fois en 1997 (alors intitulé Floor Vibrations Due to Human Activity, par Thomas M. Murray, David E. Allen et Eric E. Ungar) et substantiellement réécrit dans sa deuxième édition de 2016, qui a ajouté D. Brad Davis comme coauteur. Il classe les planchers en basse fréquence (en dessous d'environ 9 Hz, où la marche peut provoquer la résonance) ou haute fréquence, et propose à la fois une méthode manuelle simplifiée et une approche par éléments finis. Les concepteurs cherchent généralement à porter la fréquence fondamentale d'un plancher résidentiel au-dessus d'environ 8 Hz et à maintenir l'accélération de crête dans les limites de confort humain. Pour une mezzanine élancée en acier, cette vérification dicte souvent la hauteur finale de la poutre bien plus qu'un simple chiffre de résistance.

La physique d'une poutre en acier ne change pas à une frontière, mais la documentation, si. La même mezzanine est vérifiée selon la NBR 8800 (la norme brésilienne acier et structures mixtes ; l'ancienne édition de 2008, en vigueur de longue date, a été remplacée par la NBR 8800:2024), l'AISC 360 (États-Unis), l'Eurocode 3 / EN 1993 (Europe) et l'IS 800 (Inde). Les quatre sont des normes modernes aux états limites qui séparent la résistance ultime du service, mais elles diffèrent par les facteurs de charge, les facteurs de résistance et les limites de flèche exactes.

Cette divergence est la raison pour laquelle le flux de travail, et non la formule, est le véritable travail d'ingénierie. Que vous calculiez à la main à partir de tableaux de profilés en acier ou que vous modélisiez le portique, vous devez appliquer les charges et combinaisons de la bonne norme, puis relire les limites de la bonne norme. Un changement aussi petit qu'échanger une portée de 5 m contre 5,5 m, ou faire passer la pièce de chambre à bureau à domicile, peut se répercuter à la fois sur la charge, la flèche et la fréquence. Faire cette boucle à la main est lent ; la faire dans un modèle qui se résout à nouveau à chaque modification est ce qui a changé le métier avec les outils du navigateur.

Peut-on calculer une mezzanine résidentielle avec des poutres en acier ? Absolument, et vous devriez le faire, car c'est un vrai plancher aux conséquences réelles : un plafond affaissé, un plafond fissuré en dessous, ou un coin lecture qui rebondit sont tous le résultat d'une vérification sautée. La discipline est simple : prendre la charge d'exploitation dans le tableau de la norme, vérifier la résistance, puis la flèche, puis la vibration, le tout sous une seule norme cohérente.

CalcSteel est conçu exactement pour cette boucle. C'est une application native du navigateur (rapportée comme un front-end React/TypeScript sur un backend en éléments finis en Python), avec une bibliothèque consultable de plus de 1 140 profilés en acier et des vérifications normatives pour la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800. Vous modélisez le portique de la mezzanine, appliquez vos charges et combinaisons, et lisez ensemble résistance et flèche plutôt que de jongler avec des tableurs. Il existe un plan gratuit pour commencer, et le Pro est proposé à US$24/mois, selon les informations disponibles, en facturation annuelle. Il n'apposera pas de tampon sur des plans ni ne remplacera le jugement d'un ingénieur habilité, en particulier sur la décision de vibration, mais il rend la boucle d'itération et de vérification rapide et honnête. Essayez-le dans l'éditeur et dimensionnez votre loft face aux limites réelles.
