Combinaisons de charges : pourquoi 1,2D + 1,6L domine

Un bâtiment n'est jamais chargé uniquement par son poids propre. À tout moment, il supporte une combinaison de charge permanente (poids propre de la structure et éléments fixes), charge d'exploitation (personnes, mobilier, équipements), vent, neige ou pluie, et éventuellement de forces sismiques. La question est : quelle combinaison de ces charges constitue le pire cas ?

On ne peut pas simplement additionner chaque charge à son maximum — la probabilité que la charge d'exploitation totale, le vent maximal, la neige de pointe et un séisme de calcul se produisent tous simultanément est infime. Les combinaisons de charges sont la réponse de la norme : elles prescrivent comment superposer les différents types de charge avec des facteurs de charge appropriés, qui reflètent la variabilité de chaque charge et la probabilité de leur occurrence simultanée.

Aux États-Unis, les combinaisons de charges proviennent de l'ASCE 7 (Minimum Design Loads for Buildings). Au Brésil, de la NBR 8681. En Europe, de l'EN 1990 (Eurocode 0). Les facteurs spécifiques diffèrent d'une norme à l'autre, mais la logique est la même : la structure doit être vérifiée contre chaque combinaison prescrite, et la combinaison la plus défavorable gouverne le dimensionnement.

Des logiciels comme CalcSteel génèrent automatiquement toutes les combinaisons dès que vous définissez vos cas de charge (permanente, exploitation, vent X, vent Y, neige, etc.). Le programme résout chaque combinaison, crée l'enveloppe des résultats, et indique la combinaison gouvernante pour chaque barre et chaque état limite.

L'ASCE 7 fournit deux ensembles parallèles de combinaisons de charges : le LRFD (Section 2.3) avec sept combinaisons et l'ASD (Section 2.4) avec neuf combinaisons. Les deux sont également valides — l'AISC 360 accepte les deux — mais ils reflètent des philosophies de dimensionnement différentes.

Le LRFD (Load and Resistance Factor Design) multiplie chaque type de charge par un facteur distinct (1,2 pour la permanente, 1,6 pour l'exploitation, 1,0 pour le vent/séisme, 0,5 pour les charges d'accompagnement), puis divise la résistance par φ (0,9 pour la flexion, 0,75 pour les boulons, etc.). Les facteurs variables traduisent l'idée que la charge d'exploitation est moins prévisible que la charge permanente — elle mérite un facteur plus élevé.

L'ASD (Allowable Stress Design) utilise des charges non pondérées (ou des facteurs proches de 1,0) et divise la résistance par un facteur de sécurité unique Ω (1,67 pour la flexion). Les facteurs ASD pour le vent et le séisme sont 0.6W et 0.7E — ils ont été recalibrés dans l'ASCE 7-10 pour que l'ASD et le LRFD donnent le même résultat dans les cas typiques.

La différence pratique : les charges de calcul LRFD sont ~40 % plus élevées que celles de l'ASD pour les cas de gravité seule (1,2 + 1,6 contre 1,0 + 1,0), mais la résistance LRFD n'est divisée que par 1/0,9 ≈ 1,11 contre 1/1,67 pour l'ASD. Le produit φ × Ω = 0,9 × 1,67 = 1,5 garantit que les deux méthodes convergent.

Les sept combinaisons LRFD de la Section 2.3.1 de l'ASCE 7-22 forment l'épine dorsale du dimensionnement structural aux États-Unis. Chaque bâtiment en acier dimensionné selon l'AISC 360 les utilise (ou leur équivalent dans d'autres normes). Les voici, avec un commentaire sur le cas où chacune gouverne :

1. 1.4D — Charge permanente seule. Gouverne pendant la construction avant l'application de la charge d'exploitation, ou pour les structures avec un rapport charge permanente/charge d'exploitation très élevé (toitures massives en béton).
2. 1.2D + 1.6L + 0.5(L_r ou S ou R) — Le roi de la gravité. C'est la combinaison qui dimensionne la plupart des poutres de plancher et des poteaux intérieurs. Le facteur 1,6 sur la charge d'exploitation domine.
3. 1.2D + 1.6(L_r ou S ou R) + (L ou 0.5W) — Gouverne les poutres de toiture dans les régions enneigées. La charge principale est la charge d'exploitation de toiture ou la neige, avec une charge d'exploitation ou de vent en accompagnement.
4. 1.2D + 1.0W + L + 0.5(L_r ou S ou R) — Le vent gouverne. Dimensionne les systèmes résistants aux forces latérales (contreventements, portiques rigides) et les poteaux des bâtiments de grande hauteur.
5. 1.2D + 1.0E + L + 0.2S — Le séisme gouverne. Critique dans les catégories de conception parasismique D, E, F. La charge sismique E inclut déjà les facteurs de redondance et de sur-résistance.
6. 0.9D + 1.0W — Soulèvement au vent. Charge permanente minimale + succion du vent. Cette combinaison est critique pour les assemblages de toiture, les ancrages de retenue et les structures légères où le vent peut soulever la toiture.
7. 0.9D + 1.0E — Renversement sismique. Charge permanente minimale + séisme. Critique pour le dimensionnement des fondations (renversement) et l'ancrage des platines de base.

Remarquez que les combinaisons #6 et #7 utilisent 0.9D au lieu de 1.2D. C'est intentionnel : lorsque la charge permanente aide (en résistant au soulèvement ou au renversement), on utilise sa valeur minimale — il serait non conservateur de considérer plus de charge permanente qu'il n'en existe réellement.

Pour le cas le plus courant — une poutre de plancher avec seulement charge permanente et charge d'exploitation — la combinaison LRFD est directe :

U = 1.2D + 1.6L

où U est l'effet de charge pondéré (moment, cisaillement ou réaction). La charge permanente reçoit un facteur de 1,2 (elle est relativement prévisible — le poids propre varie peu) et la charge d'exploitation reçoit 1,6 (elle est très variable — un espace d'événements bondé peut avoir le double de la charge d'exploitation de calcul).

Exemple résolu : Une poutre de plancher W410×60 franchit une portée de 8 m avec D = 10 kN/m (dalle + poids propre de la poutre) et L = 15 kN/m (occupation de bureau, largeur tributaire de 3 m × 5 kN/m²).

• Charge uniforme pondérée : w_u = 1,2 × 10 + 1,6 × 15 = 12 + 24 = 36 kN/m
• Moment pondéré : M_u = w_uL²/8 = 36 × 8²/8 = 288 kN·m
• Capacité de la poutre : φM_n = 370 kN·m (W410×60, entièrement contreventée latéralement). Ratio = 288/370 = 0,78 ✓

Pour la vérification de service (flèche), utilisez les charges de service non pondérées : δ = 5wL⁴/(384EI) avec w_L = 15 kN/m (charge d'exploitation seule pour la vérification L/360) ou w_total = 25 kN/m (pour la vérification L/240).

La distinction essentielle : les vérifications de résistance utilisent des charges pondérées, les vérifications de flèche utilisent des charges non pondérées. Les confondre est l'une des erreurs les plus fréquentes dans la pratique.

Un facteur de charge est un multiplicateur appliqué à un type de charge pour tenir compte de l'incertitude sur sa magnitude. Le concept a été développé dans les années 1960-1970 dans le cadre du mouvement de dimensionnement basé sur la fiabilité, mené par des chercheurs comme C. Allin Cornell et Bruce Ellingwood.

L'idée est simple : les charges que l'on connaît bien (charge permanente) reçoivent un petit facteur, les charges que l'on connaît mal (charge d'exploitation) reçoivent un facteur plus grand. Les facteurs ont été calibrés par analyse probabiliste de sorte que les dimensionnements qui en résultent aient un indice de fiabilité cible β ≈ 2,5–3,0 (correspondant à une probabilité de rupture d'environ 1 sur 1 000 à 1 sur 10 000 sur la durée de vie du bâtiment).

Principaux facteurs de charge du LRFD de l'ASCE 7 :

• 1,4 pour la charge permanente seule — utilisé uniquement lorsqu'aucune autre charge n'est présente.
• 1,2 pour la charge permanente combinée à d'autres charges — reflète le fait que la charge permanente est relativement bien connue (variation de ±10 %).
• 1,6 pour la charge d'exploitation — reflète une forte variabilité (la charge d'exploitation peut varier de presque zéro au double de la valeur de calcul).
• 1,0 pour le vent et le séisme — ces charges incluent déjà leurs propres facteurs probabilistes (période de retour, facteur d'importance).
• 0,5 pour les charges d'accompagnement — des charges qui agissent simultanément mais qui sont peu susceptibles d'être à leur maximum en même temps que la charge principale.
• 0,9 pour la charge permanente en soulèvement/renversement — la charge permanente minimale crédible, car la charge permanente aide à résister à ces effets.

Le facteur de résistance φ agit de l'autre côté : il tient compte de l'incertitude sur la résistance du matériau, les tolérances de fabrication et le modèle d'analyse. Ensemble, les facteurs de charge et les facteurs de résistance permettent d'atteindre un niveau de sécurité uniforme.

Le vent gouverne le dimensionnement du système résistant aux forces latérales (SRFL) dans la plupart des bâtiments — les contreventements, portiques rigides ou voiles de contreventement qui résistent aux forces horizontales. Plus précisément, le vent devient critique lorsque :

• Le bâtiment est élevé par rapport à sa largeur. Le moment de vent à la base varie avec le carré de la hauteur ; un bâtiment de 20 étages subit ainsi 4 fois le moment de renversement à la base d'un bâtiment de 10 étages soumis à la même vitesse de vent.
• Le bâtiment présente une grande surface exposée. Les façades larges captent davantage de pression de vent. C'est pourquoi les longs murs d'entrepôt ont besoin de contreventement au vent même si la structure est de faible hauteur.
• La toiture est légère. Le soulèvement du vent (pression négative sur la toiture) agit vers le haut. Si la charge permanente est faible (toiture métallique, sans béton), le soulèvement net peut être important, faisant gouverner la combinaison #6 (0.9D + W) pour les assemblages de toiture.
• La sollicitation sismique est faible. Dans les régions à faible sismicité, le vent gouverne presque toujours le dimensionnement latéral. Dans les régions à forte sismicité (SDC D, E, F), les charges sismiques dépassent généralement le vent.

La combinaison #4 de l'ASCE 7 est celle où le vent gouverne : 1.2D + 1.0W + L + 0.5(Lr ou S). Le facteur de vent est 1,0 (et non 1,6) car les vitesses de vent de l'ASCE 7 sont déjà basées sur la période de retour de l'événement ultime (période de retour de 700 ans pour la catégorie de risque II). Les charges d'accompagnement (L, Lr, S) sont à 50 % ou moins car le vent maximal et la charge d'exploitation maximale ont peu de chances de coïncider.

Dans CalcSteel, vous définissez les cas de charge de vent (pression au vent, succion sous le vent) et le logiciel crée automatiquement toutes les combinaisons contenant du vent. L'enveloppe de toutes les combinaisons met en évidence où le vent gouverne — généralement dans les contreventements latéraux et les poteaux de la face au vent.

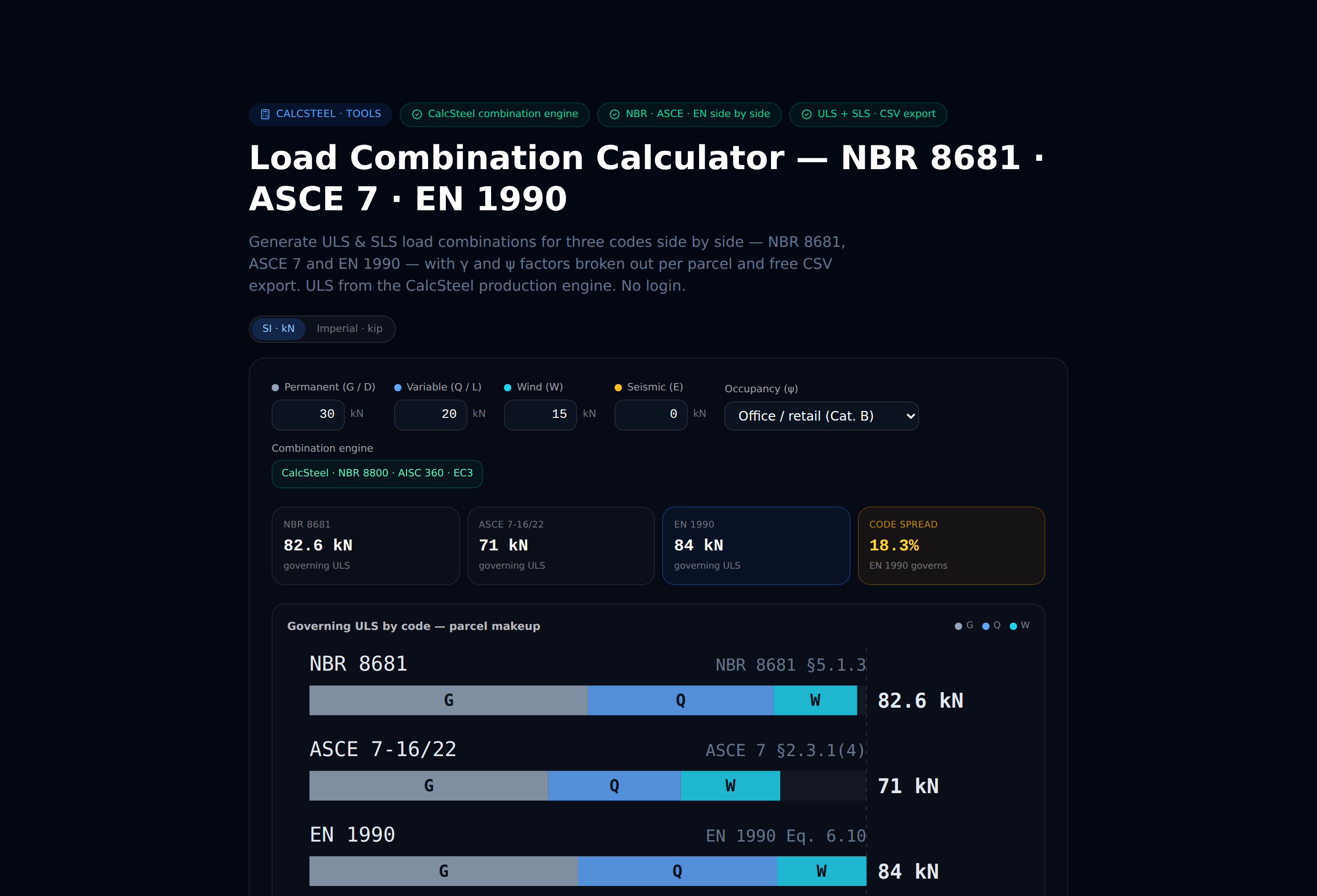

CalcSteel automatise l'ensemble du processus de combinaisons de charges — vous pouvez essayer le calculateur gratuit de combinaisons de charges LRFD/ASD (sans inscription) pour générer toutes les combinaisons de l'ASCE 7 à partir de vos cas de charge en quelques secondes. Voici le flux de travail complet dans l'éditeur 3D :

Étape 1 — Définissez les cas de charge. Créez des cas de charge individuels pour chaque type : Permanente (D), Exploitation (L), Exploitation de toiture (Lr), Vent X (Wx), Vent Y (Wy), Neige (S), Séisme X (Ex), Séisme Y (Ey). Chaque cas ne contient que les charges de ce type.

Étape 2 — Sélectionnez la norme. Choisissez votre norme de dimensionnement (AISC 360, NBR 8800, Eurocode 3) et la norme de combinaisons de charges (ASCE 7, NBR 8681, EN 1990). CalcSteel génère automatiquement toutes les combinaisons prescrites — y compris les bons facteurs de charge, les facteurs d'accompagnement et les variations de signe pour les charges réversibles (vent, séisme).

Étape 3 — Lancez l'analyse. CalcSteel résout chaque combinaison et crée l'enveloppe de charges : le maximum et le minimum de chaque effort interne (moment, cisaillement, effort axial) sur toutes les combinaisons, en chaque point de chaque barre.

Étape 4 — Lisez les résultats. La vérification de dimensionnement utilise les valeurs de l'enveloppe. Pour chaque barre et chaque état limite, CalcSteel indique :

• La combinaison gouvernante (par ex. « LC 2: 1.2D + 1.6L »)
• Le taux d'utilisation (sollicitation/capacité)
• Si c'est la résistance ou la vérification de service qui gouverne

Vous n'avez jamais besoin de lister manuellement les combinaisons, de multiplier les charges par des facteurs, ou de craindre d'en oublier une. Le logiciel s'occupe de la comptabilité ; vous vous concentrez sur le jugement d'ingénierie : les magnitudes de charge sont-elles correctes ? Les chemins de charge sont-ils réalistes ? L'enveloppe a-t-elle un sens physique ?

Appliquons les sept combinaisons LRFD à une poutre de toiture de 10 m de portée avec les charges de service suivantes : D = 5 kN/m, L_r = 3 kN/m (exploitation de toiture), W_up = −4 kN/m (soulèvement du vent sur la toiture), S = 2 kN/m (neige). La poutre est un profilé W360×33.

Combinaison 1 : 1.4D = 1,4 × 5 = 7,0 kN/m. M = 7,0 × 10²/8 = 87,5 kN·m.

Combinaison 2 : 1.2D + 1.6L + 0.5Lr = 1,2×5 + 1,6×0 + 0,5×3 = 7,5 kN/m. M = 93,8 kN·m. (Remarque : L = 0 pour une toiture.)

Combinaison 3 : 1.2D + 1.6Lr + 0.5W = 1,2×5 + 1,6×3 + 0,5×(−4) = 6 + 4,8 − 2 = 8,8 kN/m. M = 110 kN·m. ← gouverne pour le moment vers le bas.

Combinaison 4 : 1.2D + 1.0W + 0.5Lr = 1,2×5 + 1,0×(−4) + 0,5×3 = 6 − 4 + 1,5 = 3,5 kN/m. M = 43,8 kN·m.

Combinaison 6 : 0.9D + 1.0W = 0,9×5 + 1,0×(−4) = 4,5 − 4 = 0,5 kN/m. M = 6,3 kN·m. Si le soulèvement du vent était plus fort (disons −6 kN/m), cette combinaison produirait un soulèvement net (réaction négative), exigeant des ancrages de retenue.

Gouvernante : Combinaison 3 avec M_u = 110 kN·m. Capacité du W360×33 : φM_n = 0,9 × 345 × 481 × 10³/10⁶ = 149 kN·m. Ratio = 110/149 = 0,74 ✓.

Point clé : pour cette poutre de toiture, la combinaison #3 (exploitation de toiture + vent) gouverne, et non la simple combinaison de gravité #2. Manquer cette combinaison sous-dimensionnerait la poutre. CalcSteel vérifie les sept automatiquement, de sorte qu'aucune combinaison n'est jamais omise.
