Importer Revit, AutoCAD et SAP2000 : ce qui se transfère

Quand des ingénieurs demandent si un modèle peut être importé, ils imaginent en général un bouton unique qui reconstruit tout : le portique, les charges, les appuis, les barres vérifiées. En pratique, l'échange de modèles se fait par couches. La géométrie — nœuds et axes des barres — est la partie facile et traverse presque n'importe quel format. Les attributions de section voyagent sous forme d'étiquettes textuelles que l'outil récepteur doit reconnaître. L'intention d'ingénierie — cas de charge, combinaisons, libérations d'extrémité, conditions d'appui et, surtout, résultats d'analyse — est la partie qui se perd.

Comprendre pourquoi suppose de comprendre d'où vient chaque format. Un format conçu pour tracer des dessins en 1982 n'a jamais été pensé pour porter une combinaison de charges. Un format conçu pour coordonner un bâtiment entier n'a jamais standardisé la façon dont l'extrémité d'une poutre est libérée. Connaître cette généalogie vous dit exactement à quoi vous attendre lorsque vous appuyez sur Importer.

AutoCAD a fait ses débuts au salon COMDEX de Las Vegas en novembre 1982 et a été commercialisé en décembre de cette même année — l'un des premiers programmes de CAO à fonctionner sur un ordinateur personnel. Autodesk avait été fondée plus tôt cette même année (le 30 janvier 1982) par John Walker avec un groupe de programmeurs qui, selon le propre récit de Walker dans The Autodesk File, avaient réuni environ US$59 000 pour lancer l'entreprise. Aux côtés d'AutoCAD 1.0 est arrivé le DXF (Drawing Interchange Format), introduit spécifiquement pour que les dessins puissent circuler entre les plateformes matérielles incompatibles du début des années 1980.

Cette origine définit ses limites. Le DXF et le format binaire natif DWG décrivent des entités que l'on peut dessiner : lignes, polylignes, arcs, faces 3D, calques et texte. Une section de barre est, au mieux, un nom de calque ou une étiquette de bloc — il n'existe aucune notion de charge, d'appui ou de taux de contrainte. AutoCAD a gagné plus tard la programmabilité grâce à l'AutoLISP (introduit en janvier 1986, dans la version 2.18 d'AutoCAD), mais le modèle sous-jacent est resté une base de données de dessin. Importer un DXF vous donne donc des lignes précises sur lesquelles tracer votre structure — une vraie longueur d'avance — mais vous devrez ressaisir manuellement chaque condition limite et chaque charge.

Le Revit est né d'une startup appelée Charles River Software, fondée à Newton, dans le Massachusetts, le 31 octobre 1997 par Leonid Raiz et Irwin Jungreis, deux anciens développeurs principaux de Pro/Engineer chez PTC. Leur proposition était un modèle paramétrique de bâtiment qui se mettait à jour instantanément — le nom Revit est une contraction de « Revise-Instantly » (réviser instantanément). L'entreprise a été renommée Revit Technology Corporation en janvier 2000, a livré Revit 1.0 cette année-là, l'a écrit en C++, et a été rachetée par Autodesk pour un montant rapporté de US$133 millions en 2002.

Le Revit est une maquette numérique du bâtiment (BIM), pas un modèle d'analyse structurale. Pour faire circuler un BIM entre éditeurs, l'industrie a construit l'IFC (Industry Foundation Classes). L'effort a débuté en 1994 comme un consortium d'entreprises américaines mené par Autodesk, a été ouvert à tous les membres en septembre 1995 sous le nom d'Industry Alliance for Interoperability, a été renommé International Alliance for Interoperability en 1996, et a publié l'IFC 1.0 en juin 1996 ; l'organisme est devenu buildingSMART en 2005. Aujourd'hui, l'IFC est la norme internationale officielle ISO 16739-1:2024, son encodage de fichier reposant sur la famille STEP (ISO 10303-21). L'IFC transporte le bâtiment complet — murs, dalles, poutres, trames, niveaux, matériaux — de sorte qu'un import IFC reconstruit fidèlement votre portique. Ce qu'il ne standardise pas bien, ce sont les données d'analyse : les charges et les résultats sont hors du périmètre du modèle central du bâtiment.

Le monde de l'analyse a les racines les plus anciennes. Le SAP original — Structural Analysis Program — a été développé par le Dr Edward L. Wilson à l'UC Berkeley vers 1970, un jalon du logiciel en éléments finis. Ashraf Habibullah a fondé Computers and Structures, Inc. (CSI) à Berkeley en 1975 pour commercialiser cette lignée. SAP2000, sorti pour la première fois en 1996, a été la première version du SAP entièrement intégrée à Microsoft Windows avec une interface graphique.

Comme SAP2000 est un outil d'analyse, ses fichiers natifs et texte (.s2k) transportent ce que les formats de dessin ne peuvent pas : nœuds, éléments de barre, libérations, appuis, schémas de charge, combinaisons de charges et résultats. Le hic, c'est que tout cela se préserve mieux entre outils d'analyse qui s'accordent sur les conventions. Spécifiquement pour l'acier, l'industrie a standardisé le CIS/2 (CIMsteel Integration Standards), créé par le Steel Construction Institute au Royaume-Uni et construit sur le STEP (ISO 10303). Le CIS/2 Release 2 a été avalisé par l'American Institute of Steel Construction comme la norme pour l'échange électronique d'informations de projets de charpente métallique en Amérique du Nord, et il peut transporter les vues d'analyse, de conception et de fabrication d'un portique en acier — bien plus riche que le DXF pour la charpente métallique.

Adaptez le format à l'objectif :

• Vous avez un dessin Revit/CAO et voulez modéliser vite : exportez en DXF (ou en IFC pour un contexte 3D plus riche) et utilisez-le comme calque de traçage précis. Attendez-vous à définir vous-même les appuis et les charges.
• Vous déplacez un portique en acier entre la fabrication et l'analyse : le CIS/2 préserve le mieux l'intention spécifique à l'acier.
• Vous passez d'un logiciel d'analyse à un autre : les formats natifs ou texte conservent les charges et les combinaisons, mais vérifiez chaque libération et chaque appui après l'import — les conventions diffèrent.

Quel que soit le chemin, traitez l'import comme une longueur d'avance, pas un modèle terminé. L'erreur la plus courante de toutes est de croire que les charges ou les conditions d'extrémité ont bien été transférées alors qu'elles ne l'ont pas été. Revérifiez les appuis, les libérations, les cas de charge et la reconnaissance des sections avant de lancer la moindre analyse. La géométrie est bon marché à croire ; l'intention d'ingénierie doit être revérifiée.

Alors, peut-on importer un modèle existant ? Géométrie : oui, de façon fiable, via DXF, DWG ou IFC. Intention d'ingénierie : seulement en partie, et uniquement via des formats de niveau analyse — et même alors, il faut revérifier. Aucun format n'est magique ; chacun a été conçu pour une décennie et une fonction différentes.

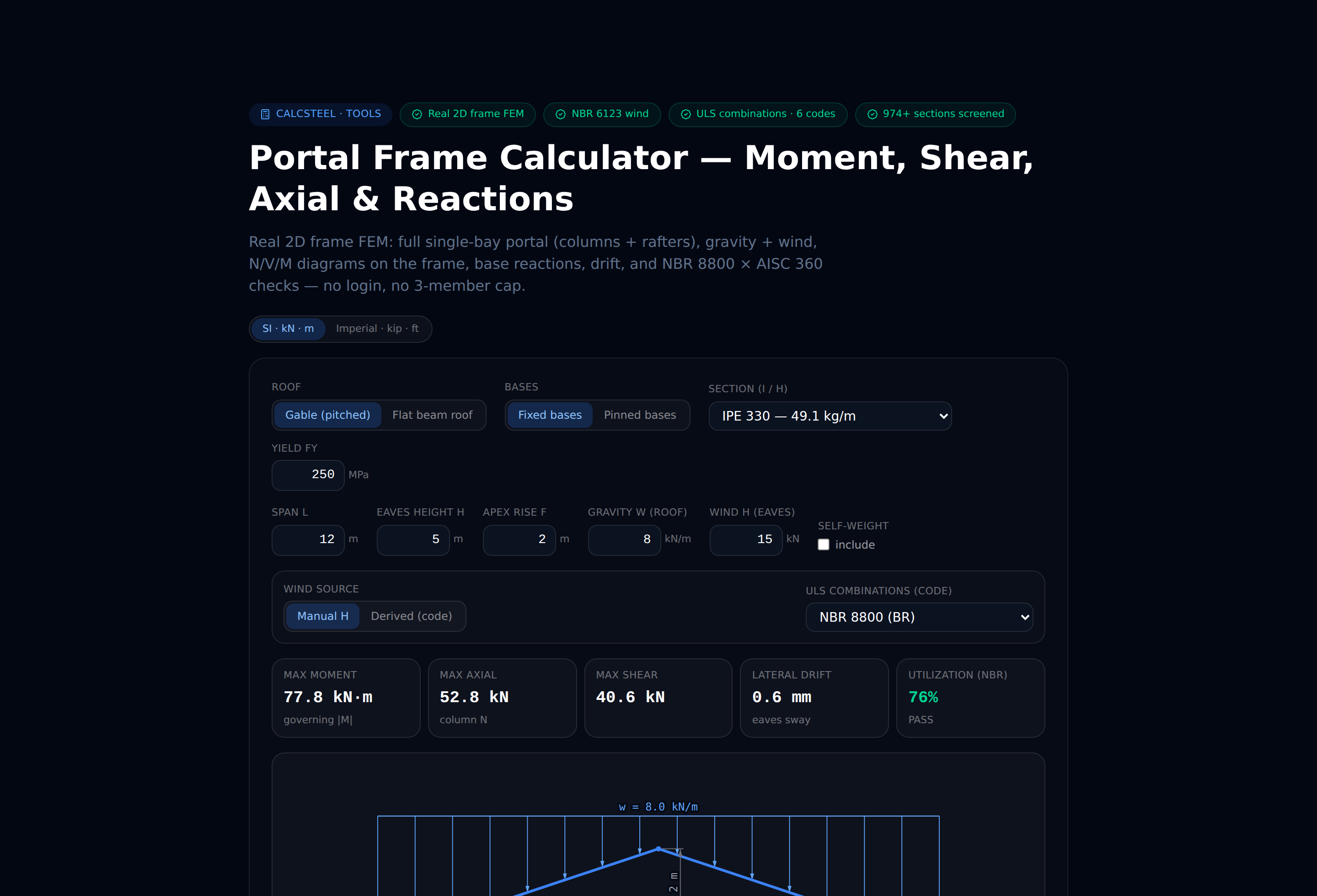

CalcSteel est un outil structural natif du navigateur — un front-end React/TypeScript au-dessus d'un backend d'éléments finis en Python — avec un plan gratuit et un Pro à US$24/mois facturé annuellement. Il embarque plus de 1 140 profilés en acier et exécute des vérifications normatives selon la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800. Le flux de travail le plus rapide aujourd'hui consiste à importer votre géométrie via DXF ou IFC comme base de traçage, puis à reconstruire les appuis, les charges et les combinaisons nativement, afin que chaque résultat soit un résultat que vous avez vérifié — pas un résultat hérité. Si vous préférez repartir de zéro, notre calculateur de portique gratuit modélise et analyse un portique dans le navigateur sans inscription, et vous pouvez exporter un rapport PDF une fois chaque vérification réussie.
