¿Cuánta Carga Soporta una Viga de Acero?

No existe una tabla universal que diga "una W410×60 aguanta X kN." La carga máxima depende de al menos cinco factores: la longitud de la luz, la longitud no arriostrada del ala comprimida, las condiciones de apoyo (simplemente apoyada vs. continua vs. voladizo), el tipo de carga (uniforme vs. concentrada) y el estado límite que gobierna (flexión, cortante, flecha, aplastamiento del alma o vibración).

Una viga corta (digamos 3 m) con sección compacta y arriostramiento lateral continuo estará limitada por la fluencia en flexión: M_n = F_y × Z_x. La misma viga a 12 m casi con certeza estará limitada por la flecha: el criterio de servicio L/360 se alcanza mucho antes de que el acero fluya. Entre estos extremos, el pandeo lateral torsional puede reducir la capacidad a flexión, y para vigas cortas y de gran peralte con cargas concentradas elevadas, el cortante o el aplastamiento del alma pueden gobernar.

Por eso la pregunta "¿cuánto aguanta?" requiere una verificación de diseño, no una simple consulta de tabla. Un software como CalcSteel ejecuta las cinco verificaciones en paralelo y resalta la que gobierna — para que nunca dimensione una viga por resistencia cuando la flecha era el verdadero cuello de botella.

Cinco estados límite compiten por controlar la capacidad de una viga. La viga es tan fuerte como el más débil de ellos:

1. Fluencia en flexión (resistencia). La sección transversal alcanza su momento plástico M_p = F_y × Z_x. Gobierna cuando la viga es compacta, está totalmente arriostrada y la luz es lo bastante corta para que la flecha no sea un problema. Para una W410×60 en acero A992: M_p = 345 × 1 190 × 10³/10⁶ = 411 kN·m.
2. Pandeo lateral torsional (LTB). Si el ala comprimida no está arriostrada en una longitud suficiente, la viga se tuerce lateralmente antes de alcanzar M_p. La capacidad depende de la longitud no arriostrada L_b y del factor de gradiente de momento C_b. Consulte nuestra guía detallada de LTB.
3. Cortante. El alma resiste el cortante: V_n = 0.6 F_y A_w C_v. El cortante rara vez gobierna, excepto en vigas cortas y de gran peralte con cargas concentradas elevadas cerca de los apoyos (vigas de transferencia, vigas carrileras de puentes grúa).
4. Flecha (estado límite de servicio). Incluso si la viga es suficientemente resistente, una flecha excesiva agrieta tabiques, despega baldosas y hace que el piso se sienta inestable. Las normas limitan la flecha por carga viva a L/360 y la flecha total a L/240. Para luces largas (>8 m), esta es casi siempre la verificación que controla.
5. Aplastamiento del alma y efectos locales. Cargas concentradas aplicadas sobre el ala superior pueden aplastar o pandear localmente el alma. La sección J10 de AISC 360 cubre la fluencia local del alma y el aplastamiento del alma — normalmente se resuelve con rigidizadores de apoyo en vez de aumentar el tamaño de la viga.

Para una viga simplemente apoyada con carga uniforme w (kN/m) en una luz L, el momento máximo es M_max = wL²/8 y el cortante máximo es V_max = wL/2. Para hallar la w máxima que la viga puede soportar, se invierte la fórmula de flexión:

w_max,flexión = 8 × φM_n / L²

Para una W410×60 (φM_n = 370 kN·m a capacidad plástica total, L_b ≤ L_p) en una luz de 4 m:

w_max = 8 × 370 / 4² = 2 960 / 16 = 185 kN/m (mayorada).

Pero es necesario convertir a cargas de servicio para obtener una respuesta práctica. Con una combinación típica 1.2D + 1.6L y D/L ≈ 1, la carga de servicio es aproximadamente 185/1.4 ≈ 132 kN/m.

Ahora verifique la flecha. Para una viga simplemente apoyada con carga uniforme: δ_max = 5wL⁴/(384EI). Igualando δ = L/360 y despejando w (carga de servicio):

w_max,flecha = 384 × E × I × (1/360) / (5 × L³)

Para la W410×60 (I_x = 216 × 10⁶ mm⁴) a 4 m: w_max,defl = 384 × 200 000 × 216 × 10⁶ / (360 × 5 × 4 000³) = muy grande — la flecha no gobierna en esta luz corta.

Pero a 12 m: el límite de flecha da w ≈ 11 kN/m (servicio), mientras que la flexión aún permite ~20 kN/m (servicio). La flecha gobierna.

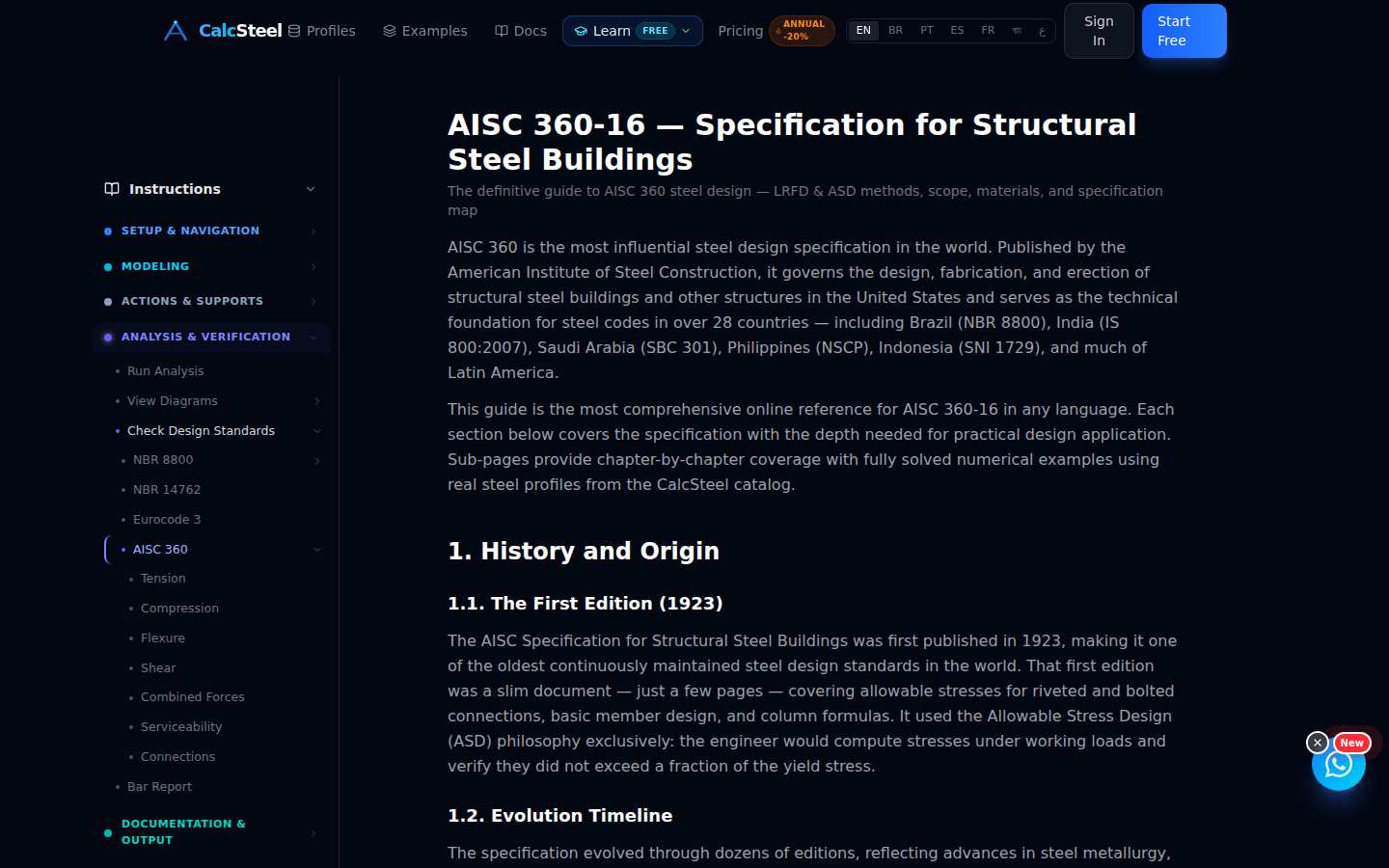

AISC 360 ofrece dos filosofías de diseño, y ambas dan resultados prácticamente idénticos para vigas típicas:

LRFD (Diseño por Factores de Carga y Resistencia) multiplica las cargas hacia arriba y la resistencia hacia abajo: U = 1.2D + 1.6L debe ser ≤ φR_n (con φ = 0.9 para flexión y 1.0 para cortante). El enfoque de cargas mayoradas refleja que las cargas vivas son menos predecibles que las cargas muertas.

ASD (Diseño por Esfuerzos Admisibles) divide la resistencia por un factor de seguridad: D + L debe ser ≤ R_n/Ω (con Ω = 1.67 para flexión). Es el método más antiguo (AISC lo usó exclusivamente hasta 1986) y sigue siendo popular en la práctica porque trabaja con cargas sin mayorar — más fáciles de interpretar físicamente.

La relación entre ambos está incorporada en los factores: φ × Ω = 0.9 × 1.67 = 1.5. Para una relación carga muerta/carga viva de aproximadamente 1:1, ambos métodos dan el mismo tamaño de viga. Divergen cuando la mezcla de cargas es inusual (carga viva muy alta o carga muerta muy alta).

Para la verificación de servicio (flecha), ambos métodos usan cargas sin mayorar de servicio — no hay diferencia. Esto es crítico: la verificación de flecha ve las mismas cargas tanto en LRFD como en ASD. Dado que la flecha frecuentemente gobierna en vigas de gran luz, la elección entre LRFD y ASD tiene menos impacto práctico del que muchos ingenieros esperan.

CalcSteel soporta tanto LRFD como ASD. Usted elige el método en la configuración del proyecto y todas las verificaciones de diseño cambian en consecuencia. La verificación de flecha siempre usa cargas de servicio independientemente del método seleccionado.

La luz es la variable más determinante. Para una viga simplemente apoyada con carga uniforme, el momento máximo escala con L² y la flecha máxima escala con L⁴. Duplicar la luz cuadruplica el momento e incrementa la flecha dieciséis veces.

Por eso las vigas de gran luz casi siempre están gobernadas por la flecha, no por la resistencia. El término L⁴ en la fórmula de flecha (δ = 5wL⁴/384EI) domina todo lo demás. Una W410×60 que es perfectamente adecuada para una luz de 6 m puede necesitar ser reemplazada por una W530×82 a 10 m — no porque la viga menor no resista el momento, sino porque se deflecta demasiado.

Reglas prácticas de relación luz-peralte (para predimensionamiento):

• Vigas de piso (flecha L/360): peralte ≈ L/20 a L/24. Una viga de 10 m necesita d ≈ 420–500 mm.
• Vigas de techo (flecha L/240): peralte ≈ L/24 a L/30. Una viga de techo de 10 m puede ser más baja (d ≈ 330–420 mm) porque el límite de flecha es más relajado.
• Voladizos: peralte ≈ L/8 a L/10. Mucho más profundos porque la fórmula de flecha para voladizos es δ = wL⁴/8EI — el coeficiente es 48× peor que el de una viga simplemente apoyada.

Estas relaciones permiten seleccionar una sección inicial para el análisis detallado. En CalcSteel, puede ejecutar un barrido paramétrico: pruebe 3–4 tamaños de perfil y compare instantáneamente sus ratios de utilización y flechas.

Esta es la pregunta detrás de la pregunta. Ingenieros y arquitectos quieren una tabla rápida, y para el predimensionamiento, este es un punto de partida razonable para vigas de piso (simplemente apoyadas, carga viva 3–5 kN/m², ancho tributario 3 m, límite de flecha L/360):

• Luz de 4 m: W200×27 o W250×25
• Luz de 6 m: W310×33 o W360×33
• Luz de 8 m: W410×46 o W410×53
• Luz de 10 m: W460×60 o W530×66
• Luz de 12 m: W530×82 o W610×82

Estos son puntos de partida aproximados — la sección realmente requerida depende de la carga específica, el arriostramiento, las condiciones de apoyo y los criterios de flecha. Una viga en un sistema de piso compuesto (acero + losa de concreto) puede ser 20–30% más liviana porque la losa aumenta el momento de inercia efectivo.

El enfoque confiable es usar software: ingrese la luz, la carga y las condiciones de borde, y deje que la herramienta dimensione la sección. El explorador de perfiles de CalcSteel muestra todas las secciones disponibles ordenadas por peso, con el ratio de utilización para cada una, para que pueda elegir la sección más liviana que pase todas las verificaciones.

Para estructuras existentes, la pregunta se invierte: ¿qué carga puede soportar la viga existente? En ese caso, se conoce la sección y la luz, y se resuelve para la carga uniforme máxima admisible. El cálculo paso a paso a continuación muestra exactamente cómo hacerlo.

CalcSteel ejecuta las cinco verificaciones de estados límite en una sola pasada. Este es el flujo de trabajo:

Paso 1 — Modelar la viga. Dibuje un elemento entre dos apoyos (articulado-articulado para simplemente apoyada, o articulado-empotrado para voladizo apuntalado). Seleccione el perfil de la base de datos de CalcSteel — escriba la designación (por ejemplo, W410×60) y las propiedades de la sección se cargan automáticamente.

Paso 2 — Aplicar cargas. Agregue una carga uniformemente distribuida (kN/m) para los casos de carga muerta y carga viva por separado. CalcSteel genera automáticamente las combinaciones de carga estándar de AISC (1.4D, 1.2D+1.6L, etc.).

Paso 3 — Definir la longitud no arriostrada. El valor por defecto es la longitud total del elemento. Si el ala comprimida está arriostrada en puntos intermedios (por viguetas de piso, por ejemplo), ingrese la longitud no arriostrada real L_b. El factor C_b se calcula automáticamente a partir del diagrama de momentos.

Paso 4 — Ejecutar el análisis y leer los resultados. CalcSteel resuelve el pórtico, calcula los esfuerzos internos y ejecuta la verificación de diseño según AISC 360. Abra el panel de Verificación de Diseño para ver:

• Verificación de flexión: M_u/φM_n — el ratio de utilización a flexión.
• Verificación de cortante: V_u/φV_n — el ratio de utilización a cortante.
• Verificación de flecha: δ_max vs. el límite admisible (L/360, L/240 o personalizado).
• Verificación gobernante: CalcSteel resalta qué estado límite controla — para que sepa de inmediato si debe enfocarse en la resistencia o en el servicio.

Puede alternar entre perfiles y ver los ratios actualizarse en tiempo real. Esta es la forma más rápida de encontrar la viga más liviana que pase todas las verificaciones.

Calculemos la carga máxima uniformemente distribuida que una W410×60 (A992, F_y = 345 MPa) puede soportar en una luz de 8 m simplemente apoyada con arriostramiento lateral total (L_b = 0).

Paso 1 — Momento plástico. M_p = F_y × Z_x = 345 × 1 190 × 10³ / 10⁶ = 411 kN·m. Con arriostramiento total, M_n = M_p y φM_n = 0.9 × 411 = 370 kN·m.

Paso 2 — Carga mayorada máxima (flexión). Para una viga simplemente apoyada: M_max = wL²/8. Despejando w: w_u = 8 × φM_n / L² = 8 × 370 / 8² = 46.2 kN/m (mayorada).

Paso 3 — Convertir a carga de servicio. Asumiendo D/L ≈ 1 y usando 1.2D + 1.6L: el factor de carga promedio es ~1.4, entonces w_servicio ≈ 46.2 / 1.4 = 33 kN/m.

Paso 4 — Verificar cortante. V_max = w_uL/2 = 46.2 × 8 / 2 = 185 kN. Capacidad a cortante: φV_n = 1.0 × 0.6 × 345 × (407 × 7.7) / 1 000 = 649 kN. Ratio = 185/649 = 0.28. El cortante no gobierna.

Paso 5 — Verificar flecha. δ = 5wL⁴/(384EI) con carga viva de servicio w_L ≈ 16.5 kN/m = 16.5 N/mm. δ = 5 × 16.5 × 8 000⁴ / (384 × 200 000 × 216 × 10⁶) = 20.1 mm. Admisible: L/360 = 8 000/360 = 22.2 mm. Ratio = 20.1/22.2 = 0.91. La flecha está cerca de gobernar.

A 8 m, la flexión y la flecha están cabeza a cabeza. A 10 m, la flecha gobernaría definitivamente. En CalcSteel, vería el ratio de flecha resaltado en amarillo — una advertencia de que está dentro del 10% del límite.
